无尘拖链为什么要根据图纸进行安装？

在洁净设备、高速往复机构、半导体辅助设备和机器人管线系统中，无尘拖链不是“配件摆齐以后装上去”这么简单。安装顺序、孔位方向、压线板位置、龙骨结构和端部固定方式，都会影响后期运行稳定性、颗粒释放风险和维护效率。

图纸安装

根据确认图纸匹配规格、孔位、附件和方向

配件清点

安装前核对压线板、紧固件、护套和连接件

龙骨预装

带龙骨结构可由文伊预装后整体寄出

运行验证

装机后确认行程、弯曲、干涉和管线受力

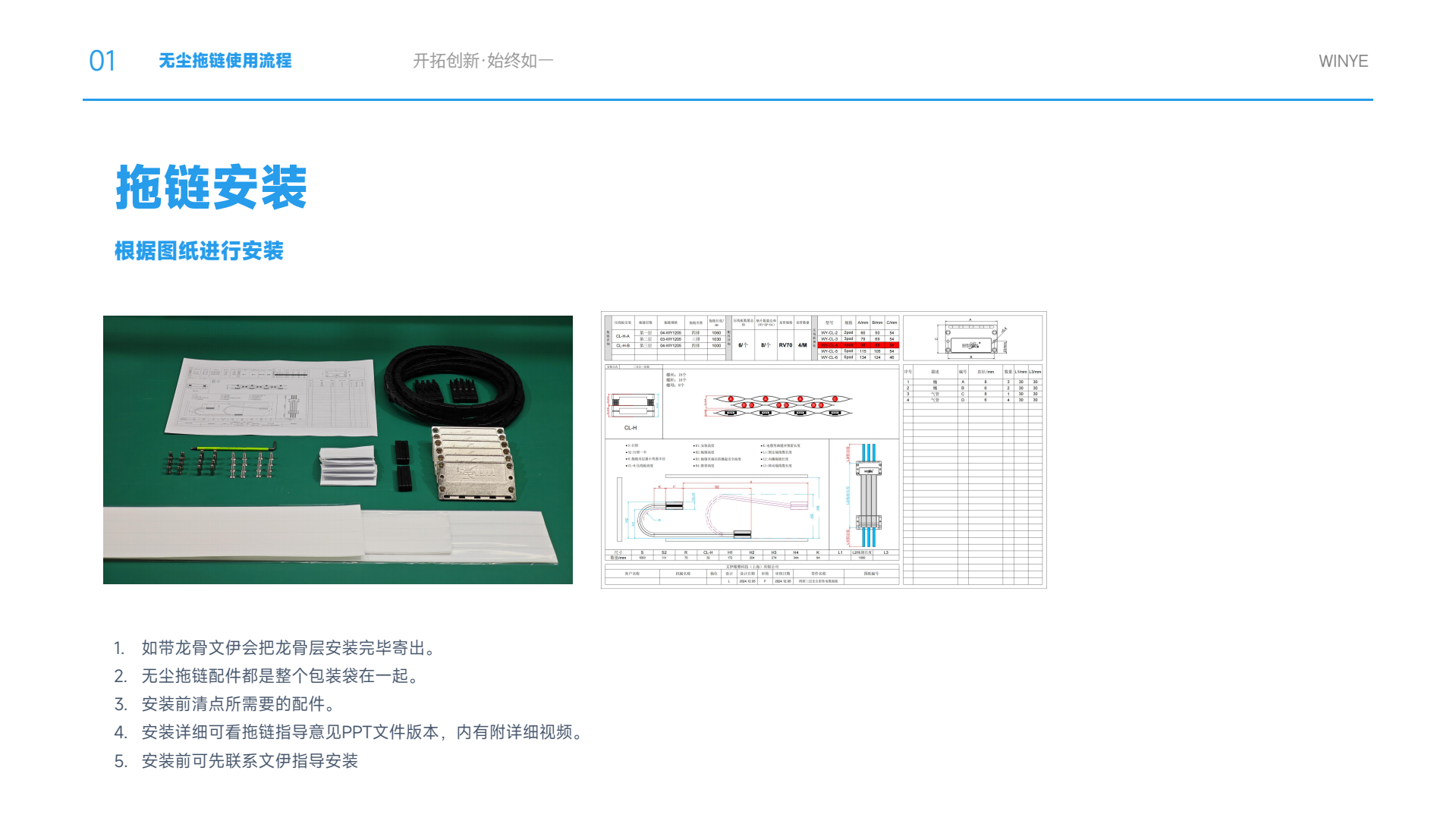

图：无尘拖链安装流程。根据图纸进行安装，安装前清点配件，必要时可联系文伊进行安装指导。

核心判断：无尘拖链安装不是最后一道简单工序，而是设计方案落地的关键环节。图纸确认的是结构和数量，安装确认的是拖链能否在设备中长期稳定运行。

一、为什么无尘拖链安装必须按图纸执行？

无尘拖链通常用于洁净设备、精密自动化设备、半导体辅助设备、面板检测设备、锂电洁净段和机器人管线保护场景。与普通拖链相比，它不只承担线缆保护功能，还需要关注动态颗粒释放、静电控制、摩擦磨损和后期维护。

安装时不能只看“能不能装上”。更重要的是确认拖链在运动过程中是否会出现拉扯、偏摆、干涉、压线不均和弯曲异常。

图纸的作用，是把产品型号、孔位数量、行程、高度、宽度、压线板位置、固定端和移动端关系提前明确下来。安装人员按图纸执行，可以减少现场凭经验判断带来的误差。工业现场很少奖励“差不多”，它通常用返工提醒人类尺寸是真的。

从图中可以看到，无尘拖链配件通常会随整套产品一起包装。安装前需要清点所需配件，尤其是压线板、固定板、螺丝、螺母、护套、龙骨件和端部连接件。

压线板用于端部管线固定。如果数量或规格不匹配，线缆和气管在运行中可能发生拉扯或松动。

固定端和移动端方向会影响弯曲状态和管线受力，不能只凭外观随意安装。

带龙骨结构通常用于较长行程或需要支撑的工况。若现场装配顺序不当，可能影响整体平直度和运行稳定性。

图中说明，如果是带龙骨结构，文伊会将龙骨层安装完毕后寄出。这一做法主要是为了降低现场装配难度，避免客户在安装龙骨层时出现方向、顺序或固定位置错误。

龙骨的作用，并不是让拖链看起来更复杂，而是用于部分中长行程、多层管线或需要增强支撑的场景。无尘拖链在运动过程中会受到线缆自重、气管弹性、弯曲反力和设备加速度影响。行程越长、管线越多，越需要关注下垂、偏摆和长期磨损问题。

注意：并不是所有无尘拖链都需要龙骨。是否采用龙骨结构，应结合行程、管线重量、设备速度、加速度、安装方向和空间约束判断。

洁净室控制的是空气中的悬浮颗粒数量。ISO 14644体系中，不同洁净等级对应不同粒径颗粒的浓度限制。对于半导体、面板、光学检测、3C电子和医疗自动化等场景，运动部件产生的微小颗粒，都可能成为污染源。

无尘拖链的难点不只是静态表面干净，而是动态运动时能否控制颗粒释放。安装过程如果出现线缆过紧、孔位摩擦、护套受压、弯曲不顺，就可能增加长期磨损风险。

因此，无尘拖链的安装必须同时关注结构、材料、管线排布和运行状态，而不是只把零件装齐。

在半导体、面板、3C电子、AOI检测和精密自动化设备中，静电可能带来三类问题：一是吸附颗粒，二是ESD放电风险，三是对部分信号线或传感器环境产生干扰隐患。

无尘拖链在运行中会发生弯曲、摩擦和接触。如果材料、结构和管线排布没有考虑静电控制，就可能增加设备内部污染和敏感元件风险。

所以，防静电不是一句宣传词，而是洁净电子制造设备中的基础风险控制之一。是否需要防静电无尘拖链，应结合设备类型、洁净等级、线缆类型、ESD敏感程度和测试要求判断。
