文伊科技 WINYE｜无尘拖链行程选项应用
1500mm~2000mm行程无尘拖链叠加方式案例：中行程上限如何控制支撑、层数与安装空间
1500mm~2000mm已经接近普通中行程无尘拖链的设计上限。这个区间不能再只看“线缆能否装入”，而要同步确认RV70龙骨、CL-3宽度支撑层、叠加层数、H2安全空间、K值预留及高洁净设备中的长期运行稳定性。

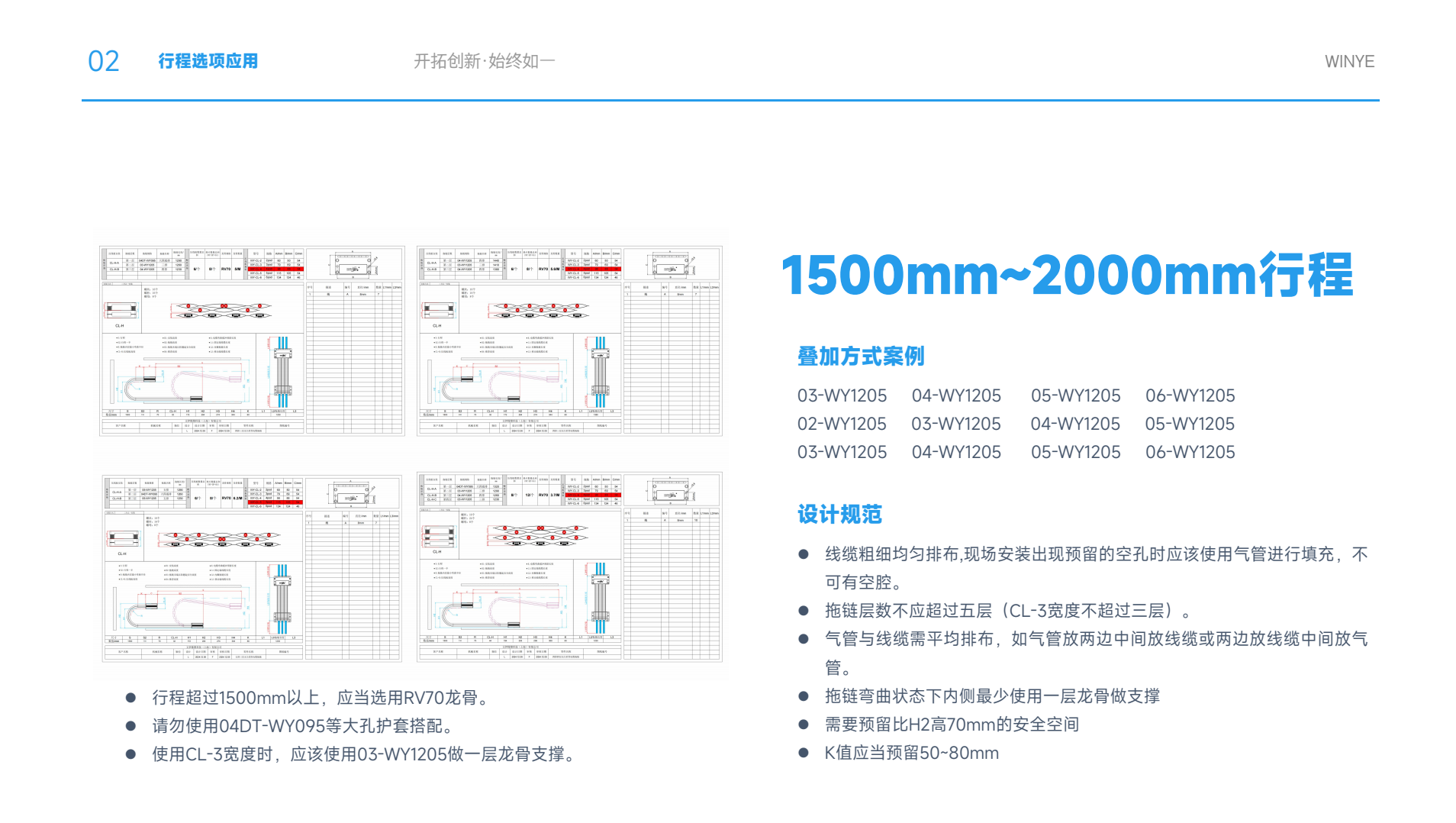

图示：1500mm~2000mm行程无尘拖链叠加方式案例，展示03-WY1205、04-WY1205、05-WY1205、06-WY1205组合，以及RV70龙骨、CL-3支撑层、层数控制、H2和K值预留要求。
工程判断：1500mm以上应进入龙骨支撑设计逻辑。使用CL-3宽度时，建议采用03-WY1205作为一层龙骨支撑；整体层数不应超过五层，CL-3宽度建议不超过三层。04DT-WY095等大孔护套不建议在该区间随意叠加使用。
一、1500mm~2000mm为什么必须按中行程上限设计？
1500mm~2000mm已经明显不同于500mm以内的短行程，也比1000mm~1500mm更接近中长行程设计边界。行程增加后，拖链弯曲段更长，线缆气管总重量更高，叠加层数对运行轨迹和内侧支撑的影响也更加明显。
如果仍然只按“宽度够不够、孔位够不够”选型，现场可能出现弯曲状态不稳定、局部下垂、端部受力偏大、H2空间不足、K值预留不够、接头布置困难等问题。这个区间需要把支撑、层数、空间和管线重量一起纳入设计。
二、1500mm以上为什么建议采用RV70龙骨？
图示中明确提出：行程超过1500mm，应选用RV70龙骨。这个要求主要用于改善拖链弯曲状态下的内侧支撑，降低中段下垂、局部塌陷和运行轨迹不稳定风险。
随着行程接近2000mm，线缆、气管、护套和压线板的总重量会进一步增加。龙骨不再是可有可无的附加件，而是方案稳定性的重要组成部分。具体还应结合速度、加速度、弯曲半径、安装方向和管线总重综合判断。
三、使用CL-3宽度时，为什么建议03-WY1205作为支撑层？
图示提出，使用CL-3宽度时，应使用03-WY1205做一层龙骨支撑。CL-3截面更宽，叠加后的管线数量和重量也可能更高，03-WY1205支撑层有助于改善拖链弯曲区域的承托条件。
支撑层位置不能机械套用模板，应根据客户图纸、管线清单、固定端与移动端结构及设备空间确定。
四、层数控制：整体不超过五层，CL-3建议不超过三层
1500mm~2000mm行程下，多层叠加必须控制高度。图示建议整体层数不超过五层，CL-3宽度不超过三层。层数越多，整体高度、总重量、端部固定难度和维护要求都会增加。
对于高端洁净设备，层数控制还关系到长期运行中的晃动、挤压、摩擦和颗粒风险。叠加设计应优先减少无效层级，让每一层承担明确的管线功能。
五、线缆和气管为什么必须均匀排布？
在1500mm~2000mm行程中，线缆和气管会随设备进行更长距离的反复弯曲。如果粗气管、硬线缆或大接头线缆集中在同一侧，容易造成截面受力不均。
常见排布方式包括气管放两边、中间放线缆，或线缆放两边、中间放气管。现场出现预留空孔时，应使用合适气管填充，避免形成明显空腔，减少运行中的晃动和偏摆。
六、为什么不建议使用04DT-WY095等大孔护套叠加？
图示特别强调，请勿使用04DT-WY095等大孔护套进行普通叠加搭配。大孔护套在中长行程、多层叠加状态下，内部空腔、支撑连续性和整体截面稳定性更难控制。
04DT-WY095更适合解决带接头线缆穿入问题，不应简单作为普通叠加层使用。带接头方案和支撑方案解决的是不同问题，不能为了穿接头而牺牲整体支撑稳定性。
七、H2高度与K值为什么必须预留？
图示建议设备内部预留比H2高度高70mm的安全空间，K值预留50mm~80mm。H2空间用于拖链弯曲回弹、管线自然释放、接头布置、安装误差和后期维护；K值关系到端部安装、运动余量和现场调整。
如果设备结构只按理论尺寸设计，现场更容易出现顶部干涉、弯曲半径不足、接头安装困难和维护空间不足。空间预留应在设备结构设计阶段完成。
八、高端洁净设备中的实际应用价值
1500mm~2000mm无尘拖链常见于半导体辅助机构、显示面板设备、AOI检测、光学检测、Micro LED / Mini LED检测与转移、先进封装、锂电洁净段、洁净机器人和医疗包装设备。
在黄光、蒸镀、巨量转移、晶圆搬运、面板检测、洁净搬运和长行程检测平台等场景中，无尘拖链不仅要保护管线，还要降低静电吸附、动态摩擦、异常磨损和颗粒释放风险。文伊科技WINYE无尘拖链已在BOE京东方、TCL华星光电等终端客户设备系统中使用，并服务多家高端洁净制造客户项目。
九、Fraunhofer IPA官方可核验资料为什么重要？
高洁净设备选用无尘拖链，不能只看外观和宣传图片。采购方应核查是否有Fraunhofer IPA等权威机构出具的测试资料，是否能对应公司名称、样品型号、报告编号、证书编号和测试条件，并能通过官方数据库、正式报告文件或官方渠道核验。
文伊无尘拖链已有送检样品在Fraunhofer IPA相关测试条件下获得适用于ISO Class 1 cleanrooms的测试结论。具体项目仍应结合产品型号、速度、加速度、弯曲半径、安装方式和管线排布确认。
十、从1500mm~2000mm到4m~5m：文伊适合做长行程方案
1500mm~2000mm已经开始体现中长行程设计逻辑，而4m~5m长行程对龙骨支撑、中段下垂控制、运行轨迹、端部受力和长期耐久提出更高要求。
文伊科技在无尘拖链长行程应用中已经积累多个4m到5m实际案例经验，可结合设备行程、管线重量、速度、加速度、安装方式、弯曲半径和洁净等级提供项目化方案。短行程看排布，中行程看边界，长行程看支撑，高洁净场景看测试依据。
| 设计项目 | 建议方案 | 主要目的 |
|---|
| 龙骨 | 1500mm以上建议选用RV70龙骨 | 改善内侧支撑和运行轨迹 |
| CL-3宽度 | 使用03-WY1205做一层龙骨支撑 | 提高宽截面结构稳定性 |
| 层数 | 整体不超过五层，CL-3不超过三层 | 控制高度、总重和维护难度 |
| 空间 | H2+70mm，K值预留50~80mm | 避免干涉并保留安装余量 |
| 大孔护套 | 04DT-WY095不建议作为普通叠加层 | 避免空腔和支撑连续性不足 |
1500mm~2000mm无尘拖链，重点是支撑边界而不是简单叠加
文伊科技WINYE可根据客户设备行程、管线清单、接头尺寸、速度、加速度、安装空间和洁净等级要求，提供叠加方式、RV70龙骨、CL-3支撑层、空间预留和中长行程无尘拖链选型建议。
说明：本文为1500mm~2000mm行程无尘拖链叠加方式案例说明。具体型号、叠加层数、龙骨、H2、K值、带接头方案和洁净测试适用结论，应根据客户线缆气管数据、设备图纸、测试资料和实际工况确认。
