2500～3000mm长行程无尘拖链如何控制层数？

01本次叠加案例解决的是容量与稳定性的平衡

设备运动行程从2000～2500mm继续增加到2500～3000mm时，最常见的选型误区，是把“管线装不下”直接理解为“再增加一层护套”。这种处理虽然扩大了容量，却会同步提高拖链重心、弯曲阻力和换向惯性。

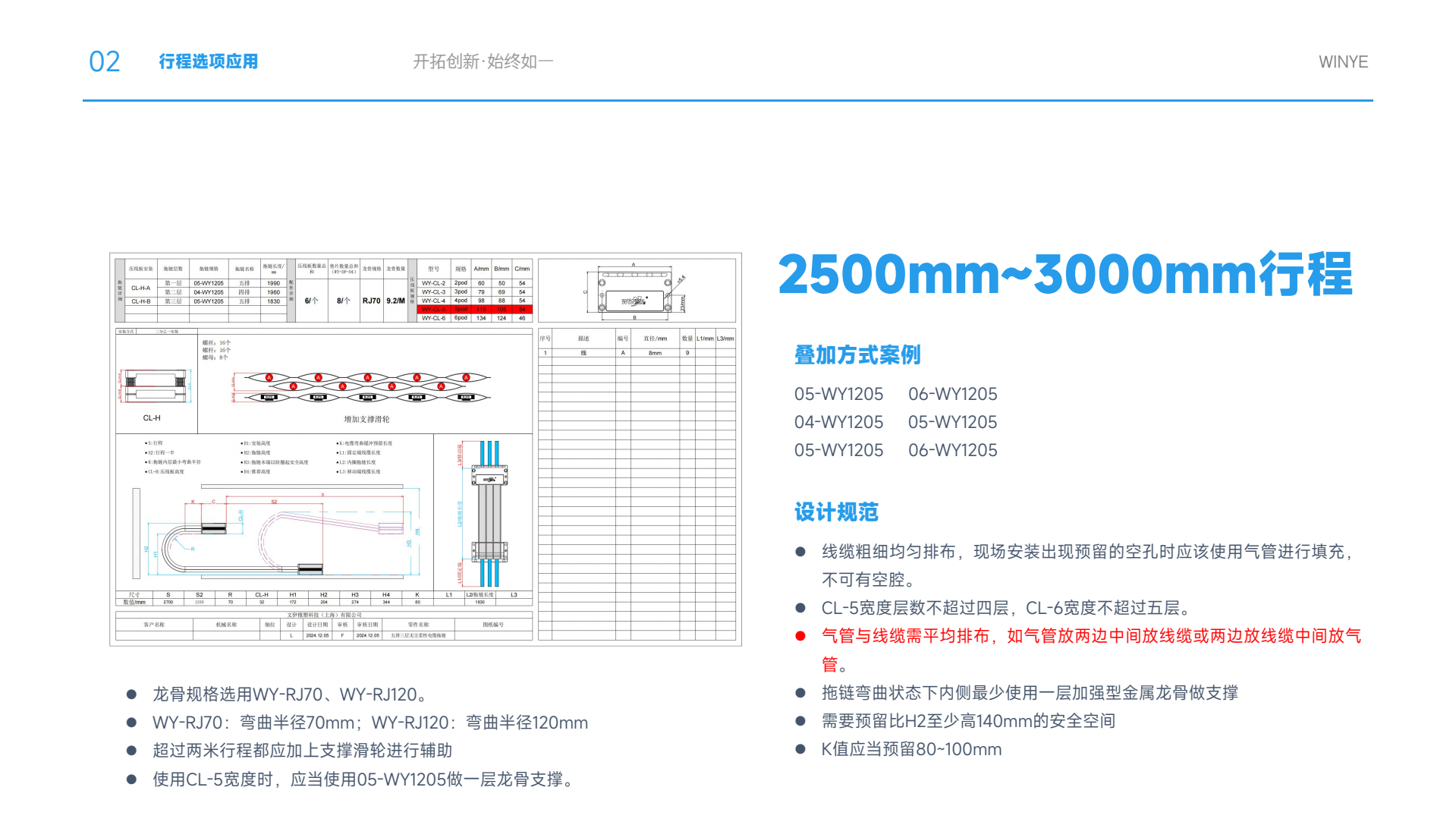

本图采用三层错位组合：

错位叠加能够为不同直径管线分区，并避免各层护套边界完全重合。但它不能替代支撑结构。若管线负载不均、支撑层中断或固定端偏斜，错位组合仍可能发生扭转和偏摆。

02CL-5不超过四层，CL-6不超过五层

文伊现行内部设计规范针对2500～3000mm行程给出了不同宽度结构的层数参考。层数限制不是减少容量，而是控制系统高度、重心、下层压载和层间摩擦。

层数增加后，最上层距离支撑轨迹更远，在加速、减速和换向时更容易产生摆动；最下层则承受更大压载，护套之间更容易出现局部过紧或相对滑移。因此，“层数越多，承载越强”并不成立。

0305-WY1205龙骨支撑层建立连续受力路径

图示要求使用CL-5宽度时，以05-WY1205配置一层龙骨支撑。这一层的作用不是普通填充，而是帮助控制回转半径、保持弯曲段形态，并把多层结构的受力传递到压线板、滑轮和轨道。

弯曲状态下，内侧至少应有一层加强型金属龙骨支撑。龙骨不能独立承担全部重量，它需要与护套、压线板、紧固件、支撑滑轮和轨道共同工作。固定端偏斜、龙骨接头方向不一致或锁紧不均，都会破坏原有受力路径。

04超过2米配置滑轮，但滑轮不是越多越好

按照文伊内部设计参考，超过2m行程应配置支撑滑轮辅助运行。在2500～3000mm区间，滑轮主要分担较长悬空段及多层管线的自重、控制回程段下垂，并减少护套与底部钣金的高摩擦接触。

1. 根据总重量和运动轨迹确定支撑点，不按固定间距机械复制。

2. 保证滑轮轴线、高度和轨道方向一致，避免单点顶压。

3. 滑轮表面和周边钣金应平整，无毛刺，并按需要设置防磨贴。

4. 避开换向冲击明显或容易夹线的位置，保留维护和更换空间。

5. 试运行时观察下垂、偏摆、异响、脱层和异常磨痕。

05H2、K值和合理间隙组成动态空间预算

本图给出的内部参考是：在计算出的H2之外向上至少预留140mm安全空间，K值预留80～100mm。对于2000mm以上项目，压线板单侧空间可参考约30mm，但必须通过3D干涉检查复核。

K值对应弯曲区与直线段之间的过渡预留，并参与拖链长度计算。K值过小会压缩换向区，过大则会增加安装长度和空间占用。

06管线重量平衡决定偏摆和颗粒风险

在多层长行程结构中，线缆和气管的排布不仅决定能否装入，也决定拖链重心。图示要求管线粗细均匀、空孔不形成明显空腔，并采用左右相对均衡的排布方式。

PTFE材料通常具有较低摩擦系数和耐化学性，但材料通用特性不能直接等同于整套产品的洁净等级。颗粒还可能来自机构干涉、固定端偏位、滑轮错位、护套异常摩擦、底部毛刺、防磨贴缺失和管线刚度反作用。

真正的无尘设计，需要同时控制材料、摩擦副、运动轨迹、管线排布、支撑表面和安装质量，而不是只更换一种材料名称。

07应用设备与洁净检测资料应分开判断

2500～3000mm行程常见于大幅面搬运轴、检测横梁、长滑台和洁净自动化模组，例如显示面板搬运与AOI、半导体长轴搬运与先进封装、黄光和蒸镀外围机构、Micro LED／Mini LED检测与巨量转移等设备。

不同场景的附加要求不同：光学检测可能关注低反光，晶圆搬运和先进封装可能更重视静电控制，部分设备会提出阻燃要求。黑色低反光、防静电和阻燃性能均应对应具体型号、配方、颜色、厚度与正式测试资料，不能从同系列名称直接外推。

08文伊长行程方案能力体现在项目化校核

文伊科技自2017年起持续开展无尘电缆拖链结构研发与产品化，逐步形成黑白双色、防静电、阻燃、可打开式、通孔式及长行程支撑等产品方向。文伊无尘拖链已在BOE京东方、TCL华星光电等终端客户设备系统中使用。

文伊已有4～5m无尘拖链实际案例经验，但2.5～3m方案不能直接等比例延长。行程继续增加后，需要重新控制总层数、龙骨半径、滑轮数量与位置、轨道直线度、管线自重和加减速冲击，并通过模拟轨道或样机试运行验证。
