引言：被忽略的80%

在讨论无尘拖链时，行业关注的焦点通常集中在护套材质、洁净度认证、使用寿命等显性指标上。这些当然重要，但一个容易被忽略的事实是：一条无尘拖链在实际运行中出现的粉尘问题，超过80%并非源于护套本身，而是源于配件——紧固件的松动、龙骨的失效、压线板的间隙、填充胶的缺失。

这是一个违反直觉但可以被逻辑推导的结论。护套是经过材料配方优化和表面处理的标准化产品，在出厂时已经过严格测试。但在安装现场，一条拖链需要数十个紧固件、数米龙骨、多个压线板和大量填充胶协同工作，任何一个环节的匹配不当或质量缺陷，都可能成为整条拖链系统的薄弱环节。

文伊橡塑科技（上海）有限公司的WINYE®无尘拖链系统，之所以能够通过德国Fraunhofer IPA ISO Class 1洁净度认证并在实际应用中保持稳定的无尘性能，其配件系统的精密设计与科学搭配是关键支撑。本文将逐一解析WINYE完整配件体系的技术逻辑。

一、紧固件系统：零间隙运行的工程基础

拖链在运行过程中，护套与护套之间、护套与压线板之间需要通过紧固件实现刚性连接。如果紧固件存在尺寸偏差或适配不良，连接部位就会产生微观间隙。这些间隙在设备运行振动中会演变为摩擦面，成为持续性的颗粒物释放源。

更隐蔽的问题在于，紧固件松动导致的间隙往往是动态的——设备停止时看不出异常，运行时振动激发间隙开合，颗粒物在运动中被释放出来。这就是为什么很多拖链在静态检测时合格，但运行状态下的洁净度却不达标的原因。

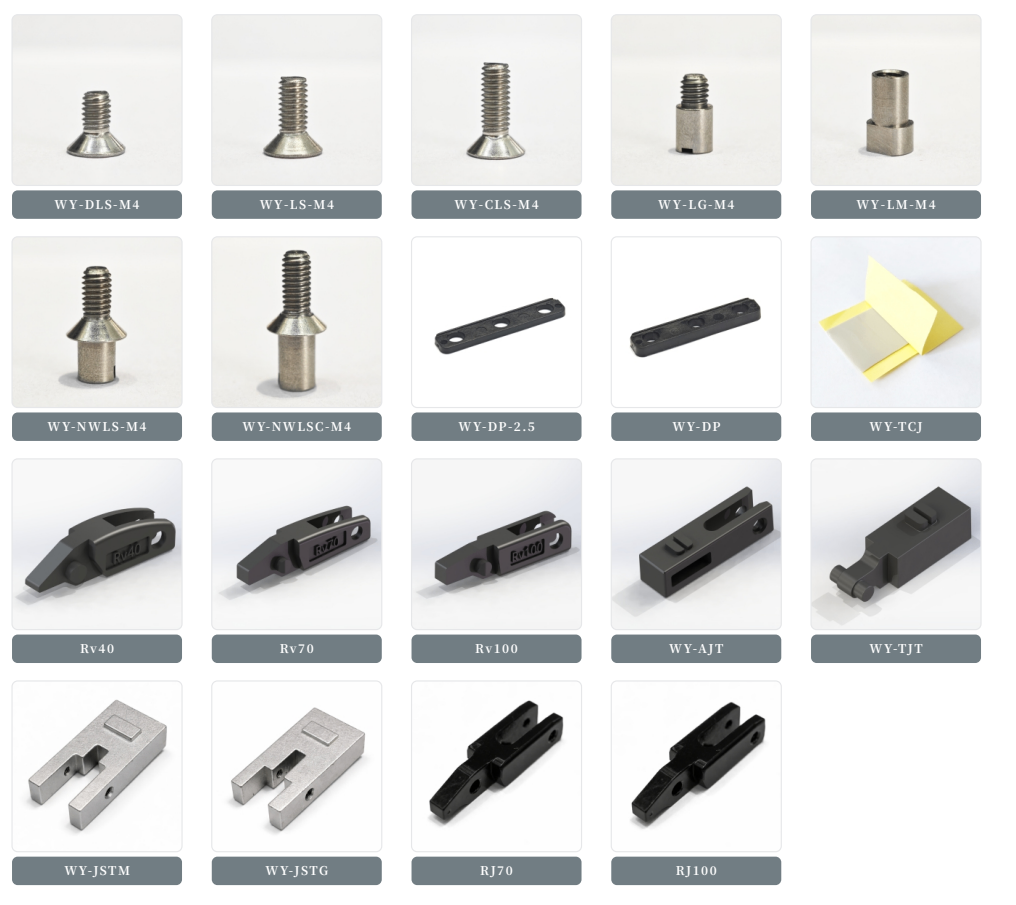

WINYE的紧固件系统包含以下组件，覆盖拖链装配的全部紧固需求：

精密螺丝系列：提供WY-DLS-M4（长规格）、WY-LS-M4（中规格）、WY-CLS-M4（短规格）三种长度。多规格螺丝的工程意义在于：不同安装位置的板材厚度和锁紧深度不同，使用单一规格螺丝必然导致部分位置锁紧不足或过深，产生间隙或损伤。三种长度的精确匹配确保每个安装位置都能找到最佳尺寸的紧固件，实现无冗余、无欠缺的精准锁紧。

一字内外牙螺钉：WY-NWLS-M4和WY-NWLSC-M4，提供长、短两种规格。一字内外牙设计的核心优势是其灵活的内外螺纹连接方案——在需要螺杆增高的位置，可以直接用一字内外牙螺钉替代传统的螺杆+螺丝组合，减少一个连接界面，从而减少一个潜在的间隙来源。

高强度螺杆：WY-LG-M4，用于关键连接部位，提供可靠的支撑和定位。在需要增加垫片来适配粗线缆的安装场景中，螺杆用于延伸压线板的固定高度。

专用螺母：WY-LM-M4，与各类螺丝精确适配。安装时螺母应位于龙骨弯曲状态下的外侧，这是经过力学分析确定的最佳位置——螺母在外侧承受拉应力，避免在弯曲内侧产生应力集中。

所有紧固件经过协同设计，相互之间能形成紧密咬合与稳固连接。经现场验证，使用WINYE紧固件系统后，无尘拖链在运行过程中始终保持稳定，无晃动、无摩擦间隙产生。

二、龙骨系统：长行程拖链的结构脊梁

龙骨是无尘拖链的内部支撑骨架，其作用类似于建筑中的梁柱——它为拖链提供弯曲定型能力，防止拖链在长行程运行中因自重下垂而产生异常磨损。

龙骨选型不当会导致两种后果：弯曲半径过小导致拖链运动不顺畅，弯曲半径过大导致占用空间过多。更重要的是，龙骨的支撑力直接决定了拖链在悬空段的下垂量——下垂量越大，拖链与周围钣金的干涉风险越高，摩擦产尘的概率越大。

WINYE提供塑料龙骨和金属龙骨两大系列，覆盖不同行程和载荷需求：

塑料龙骨系列：

金属龙骨系列（强支撑力）：

龙骨接头：龙骨之间的连接需要专用接头，WINYE提供WY-AJT（凹接头）和WY-TJT（凸接头）两种规格。接头的安装方向应保持一致，这是确保龙骨运动顺畅的关键细节。根据技术规范，RV40和RV70龙骨接头连接处需额外加装一节RV100龙骨作为过渡，以保证接头区域的弯曲平滑性。

此外，金属龙骨系列还配套WY-JSTM和WY-JSTG两种接头组件，用于金属龙骨的专用连接。

龙骨的选型逻辑是：行程越长，所需龙骨的支撑力越强，弯曲半径越大。具体而言：

超过2000mm的行程还需要在龙骨基础上增加支撑滑轮，以分担拖链自重，减小悬空段下垂。

三、垫片系统：精密调节的微米级工具

垫片看似简单，但在无尘拖链系统中承担着精密调节的关键功能。

WINYE提供WY-DP（46×9×4mm）和WY-DP-2.5两种规格的垫片。垫片的工程作用包括：

线缆适配调节：在安装现场，实际线缆直径可能与设计值存在偏差。当线缆偏细时，护套内会出现空腔，运行中线缆可能在空腔内窜动，产生摩擦噪声和粉尘。此时通过在压线板下方增加垫片，可以缩小压线板与护套之间的间距，压紧线缆，消除空腔。

高度补偿：在多层拖链叠加时，不同层的线缆直径可能不同，导致各层的装配高度存在差异。垫片用于补偿这种高度差异，确保各层压线板的受力均匀。

公差补偿：制造和装配过程中不可避免的尺寸公差，可以通过垫片的灵活组合来补偿，确保连接部位的紧密配合。

安装时需严格按照图纸设计的数量安装垫片。如果现场线缆过粗，可适当增加垫片数量以确保压线板对线缆的压紧力。

四、填充胶：被低估的无尘关键辅料

WY-TCJ填充胶是WINYE无尘拖链系统中用量最大但最不被重视的辅料。它的工程作用远比名称所示的"填充"复杂得多。

第一重作用：密封间隙。填充胶被施加在护套与护套之间、压线板与护套之间，填充微观间隙，防止颗粒物从间隙中逸出。在ISO 14644-14（洁净室设备适用性评估）标准中，运动部件接合面的密封是控制颗粒物释放的关键措施之一。

第二重作用：阻尼减振。填充胶的弹性特性可以吸收护套之间的微振动，减少护套之间的碰撞和摩擦。这对于高频往复运动的拖链尤为重要——振动频率越高，微摩擦产尘的累积效应越显著。

第三重作用：线缆固定。根据线缆粗细情况，将填充胶折叠后填充在细小线缆周围，使线缆不易被抽动。线缆在护套内的自由移动会增加护套内壁的摩擦磨损，填充胶通过固定线缆消除了这一摩擦源。

第四重作用：增强结构完整性。在安装完成后的初期（1~2天），填充胶在拖链弯曲状态下逐步粘牢固化，将各层护套和压线板粘合成一个整体，增强了拖链系统的结构刚度。

填充胶的施工应覆盖以下区域：

• 护套与护套之间的接触面

• 压线板与护套之间的接触面

• 线缆周围的空腔区域

五、配件协同设计的系统思维

WINYE配件体系的核心价值不在于单个组件的性能，而在于整个系统的协同设计。

紧固件的三种螺丝长度配合一字内外牙螺钉，确保了任意安装位置的精准锁紧；龙骨的塑料和金属两种材质系列配合专用接头，覆盖了从短行程到超长行程的全场景支撑需求；垫片的两种厚度规格配合填充胶的弹性填充，实现了线缆适配和间隙密封的精密调节。

这种系统思维体现在每一个细节中：螺母安装在龙骨弯曲外侧，是力学分析的结果；RV40和RV70接头处需加RV100过渡，是弯曲动力学的要求；填充胶需在弯曲状态下固化1~2天，是材料学的考量。

正是这种从单一紧固件到整体系统的精密设计，使WINYE无尘拖链能够通过德国Fraunhofer IPA ISO Class 1认证——在最高速度2.0m/s、最大加速度4.0m/s²的严苛工况下，平均粒子释放量为0 particles/cft。

六、安装环境的刚性要求

再好的配件，如果安装环境不达标，也无法发挥应有的性能。WINYE对无尘拖链的安装环境有明确要求：

• 安装现场需要在无尘车间进行，以确保最基础的粉尘不被导入拖链

• 需要在光滑的平面上安装，以免对拖链造成刮伤

• 安装人员需要佩戴白色洁净手套，或保持手部洁净

• 安装完成的产品需用缠绕膜包裹，保护拖链在转移过程中不被粉尘污染

• 缠绕好的产品需平整放置在货架上，不得堆积

存放同样有严格规范：须将拖链自然平铺放置，绝对禁止堆积、挤压或悬挂；存放区必须保持干燥通风，远离酸、碱、溶剂等腐蚀性化学品；存放架必须光滑、无尘、无毛刺；入库时须使用PE袋密封防护；每月定期检查包装、接头有无氧化、护套有无划痕。

结语

一条无尘拖链的品质，不仅取决于你看到的护套表面，更取决于你看不到的每一个紧固件、每一截龙骨、每一片垫胶。正是这些"不起眼"的配件，在微观层面上决定了拖链系统能否实现真正的无尘运行。

WINYE的配件体系，是文伊橡塑科技6项实用新型专利、Fraunhofer IPA Class 1认证、SGS V-0阻燃认证、CTI防静电认证背后看不见的技术支撑。选择WINYE，不仅是选择一条拖链，更是选择一整套经过系统设计和精密验证的无尘运动解决方案。
