引言：被低估的核心连接件

在无尘拖链的技术讨论中，护套材质、龙骨支撑、洁净度认证往往是行业关注的焦点。但有一个直接决定线缆固定质量和拖链运行稳定性的核心部件，却很少被单独讨论——压线板。

压线板是拖链系统中连接护套与设备端的过渡件。它一端通过紧固件固定在护套上，另一端连接到设备的移动端或固定端。线缆从护套穿出后，由压线板进行定位和固定，确保线缆在拖链运动过程中不会发生窜动、松脱或偏移。

如果压线板选型不当或安装不精确，会导致以下连锁问题：

• 线缆固定不牢 → 线缆在护套内窜动 → 与护套内壁持续摩擦 → 内部产尘

• 压线板与护套配合间隙过大 → 颗粒物从端部逸出 → 洁净度下降

• 压线板刚度不足 → 长期受力变形 → 固定力衰减 → 线缆松动

WINYE®无尘拖链的压线板系统（CL系列）经过精密设计，覆盖从2孔到6孔拖链的全系列配套需求，在材质、尺寸精度、表面处理和紧固方案上形成了完整的工程解决方案。

一、压线板的工程功能

压线板在无尘拖链系统中承担四项核心功能：

第一，线缆定位与固定。 压线板通过螺丝与护套连接，对护套内的线缆施加法向压力，将线缆锚定在设计位置。这消除了线缆在护套内的自由度，从根本上防止了线缆因惯性窜动而产生的内部摩擦产尘。

第二，端部密封。 护套的端部是颗粒物最容易逸出的位置之一。压线板与护套端面的配合形成了端部密封界面，配合填充胶使用可以有效封闭端部间隙。

第三，载荷传递。 拖链运动过程中产生的惯性力、弯曲力矩和振动载荷，需要通过压线板从护套传递到设备结构上。压线板是拖链系统与设备之间的力学接口。

第四，公差补偿。 压线板下方可配合垫片（WY-DP系列）使用，通过调节垫片数量来补偿线缆直径偏差和装配公差，确保在不同实际工况下都能实现可靠的线缆固定。

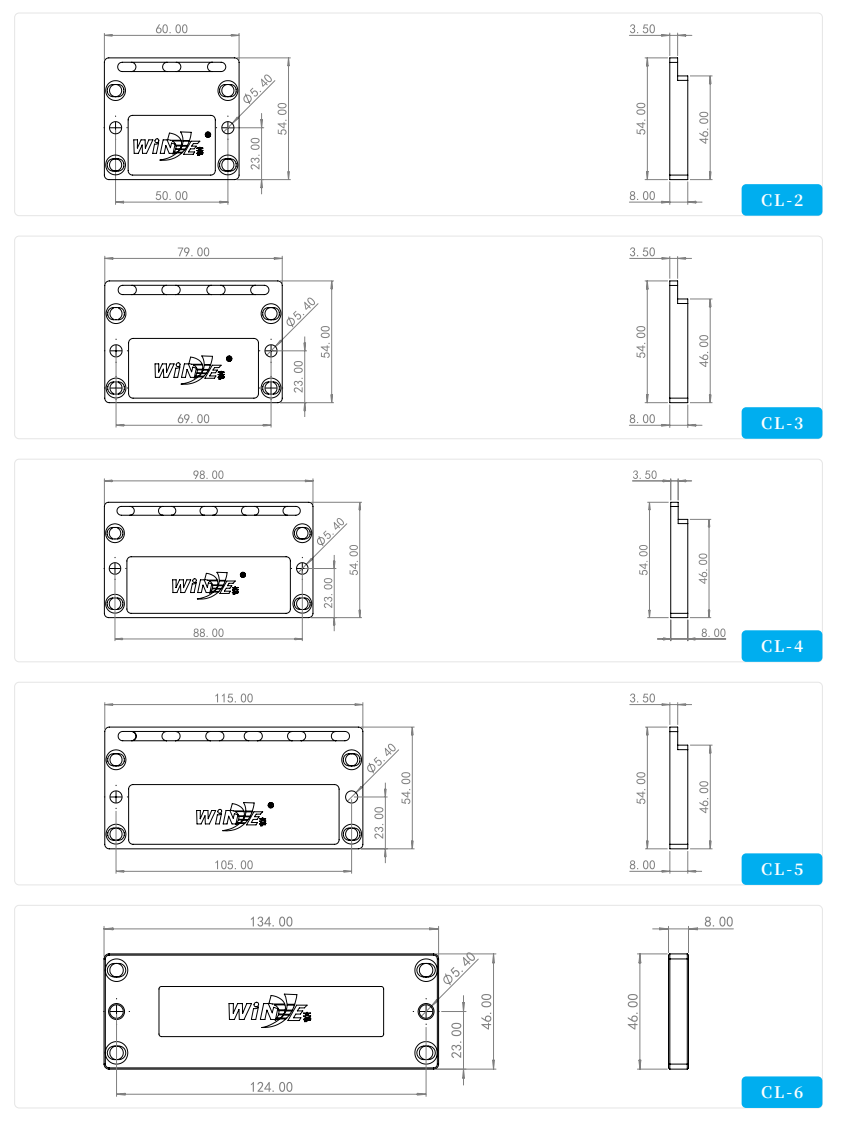

二、全系列产品规格

WINYE压线板系统包含从CL-2到CL-6共5个规格，分别对应2孔至6孔的拖链护套。所有压线板的厚度统一为8mm，确保了整个系列的力学刚度一致性。

2.1 两排至五排压线板（宽度均为54mm）

两排至五排压线板的宽度统一为54mm，这一设计的工程意义在于：不同孔数的拖链使用相同宽度的压线板，简化了设备端的安装接口设计。 设备制造商无需为不同规格的拖链设计不同的安装接口，降低了设备集成的复杂度。

2.2 六排压线板（两种规格）

六排压线板提供两种宽度规格（46mm和54mm），这是为适应不同设备安装空间而做的工程优化。当设备安装空间较紧凑时，可选用46mm窄版CL-6；当需要与二至五排压线板保持统一安装接口时，可选用54mm宽版CL-6-X。

2.3 配套垫片

垫片安装在压线板下方，通过增减数量来调节压线板对线缆的压紧力。WY-DP（4mm厚）用于较大的公差补偿，WY-DP-2.5（2.5mm厚）用于精密微调。两种厚度配合使用，可以实现毫米级的精确调节。

三、压线板的力学设计

3.1 8mm厚度的工程依据

所有压线板的厚度统一为8mm，这一数值并非随意设定，而是基于以下力学考量：

弯曲刚度要求。 压线板在螺丝预紧力作用下，相当于两端受集中力的简支梁。其弯曲变形量与厚度的三次方成反比（δ ∝ 1/t³）。8mm的厚度确保了在设计预紧力下，压线板的弯曲变形量控制在微米级，不会因变形导致压紧力分布不均。

螺丝沉头空间。 压线板上的螺丝采用沉头设计（六角沉头螺丝），螺丝头需要沉入压线板表面以下，以避免凸出的螺丝头干扰拖链运动或成为颗粒物附着点。8mm的厚度提供了足够的沉头深度，确保螺丝头完全嵌入。

耐磨寿命。 压线板在拖链运行中承受周期性的载荷作用，截面厚度决定了其疲劳寿命。8mm的截面提供了充足的疲劳安全裕量。

3.2 长度梯度的设计逻辑

从CL-2的60mm到CL-5的105mm，压线板长度随孔数增加而增大。这一梯度反映了螺丝间距随拖链宽度等比增大的设计原则。

螺丝间距决定了压线板对线缆的压紧力分布。间距过大时，两个螺丝之间的中部区域压紧力不足，线缆可能在中部松动；间距过小时，螺丝过于密集，增加了安装复杂度且可能影响压线板的结构完整性。

WINYE的长度梯度经过优化，在压紧力分布均匀性和安装便捷性之间取得了平衡。

四、压线板与护套的配合精度

压线板与护套端面的配合精度是决定端部密封效果的关键因素。

配合间隙控制。 压线板与护套之间的装配间隙需控制在合理范围内。间隙过大会导致颗粒物逸出，间隙过小则可能导致安装困难或配合应力过大。WINYE的压线板和护套经过协同设计，尺寸公差带经过统筹，确保装配后的间隙处于密封允许范围内。

填充胶施工。 压线板与护套之间的配合面是填充胶必须覆盖的区域之一。填充胶填充配合间隙后，形成弹性密封层，既密封了颗粒物逸出通道，又允许拖链运动中的微小相对位移而不破裂。

对角紧固。 压线板安装时，螺丝应先进行对角安装固定，然后再逐个紧固至设计力矩。对角紧固确保了压线板在初始就位时的平行度，避免了因一侧先紧固导致另一侧翘起的装配偏差。

五、压线板的安装规范

5.1 安装前准备

根据图纸确认压线板型号、数量和安装位置。清点所有紧固件（螺丝、螺杆、螺母、垫片）是否齐全。确认压线板和护套的配合面清洁无异物。

5.2 垫片配置

垫片安装在压线板下方。配置原则：

• 按图纸设计数量安装为基线

• 线缆偏细时增加垫片，增大压紧力

• 线缆偏粗时减少垫片，避免过度压紧导致线缆变形

• 多层拖链中逐层调整，确保各层压紧力均匀

5.3 紧固操作

• 螺杆可提前拼接，提高安装效率

• 螺丝先对角安装做初步定位

• 所有螺丝均需打螺纹胶

• 打胶后打点标记，便于后续巡检

• 使用工具辅助对压线板进行压紧

• 紧固螺丝后不应有缝隙

5.4 填充胶施工

• 压线板与护套之间贴上填充胶

• 根据线缆粗细情况，将填充胶折叠填充在细小线缆上

• 确保线缆不易被抽动

• 填充胶覆盖应完整，不留遗漏

六、压线板在不同行程下的选用差异

不同行程范围的拖链对压线板的要求存在差异：

短行程（≤500mm）。 运动速度相对较低，惯性载荷较小，压线板承受的动态载荷较轻。标准配置的压线板即可满足要求。

中行程（500~2000mm）。 运动速度和加速度增大，压线板承受的动态载荷增加。需要确保螺丝预紧力充足，垫片配置合理，填充胶施工到位。

长行程（2000~4000mm）。 除了更大的动态载荷外，长行程拖链的悬空段下垂会导致压线板承受额外的弯矩。此时需要配合龙骨系统和支撑滑轮使用，通过龙骨分担弯矩，确保压线板不因过载而变形或松动。

此外，2000mm以上行程需要单边预留20mm以上的空间（以压线板为基准），防止拖链运动时与钣金发生干涉。

七、可打开式拖链的压线板适配

可打开式无尘拖链（DK系列）由于护套结构的特殊性，其压线板适配方案略有不同：

可打开式拖链的压线板安装需要特别注意：由于护套侧面可以打开，压线板除了承担线缆固定和端部密封功能外，还需要在闭合状态下对护套的侧开结构提供一定的约束力，防止运行中护套意外打开。因此，可打开式拖链的压线板紧固力矩应严格按规范执行。

八、黑色拖链与防静电拖链的压线板通用性

WINYE产品体系的一个重要设计原则是压线板的跨系列通用性。

白色常规拖链（WY1205系列）、黑色拖链（H-WY1205系列）和防静电拖链（WY1205-FJD系列）在相同孔数下使用相同的压线板规格。例如04-WY1205、04H-WY1205和04-WY1205-FJD都使用CL-4压线板。

这一通用性设计的工程价值在于：

简化库存管理。 设备制造商只需备货一套压线板，即可适配白色、黑色和防静电三种材质的拖链。

降低维护成本。 在设备维护中更换拖链时，如果只是从白色系列更换为黑色系列（例如因CCD检测系统升级而需要防反光），压线板可以复用，减少了维护工作量和配件成本。

统一安装接口。 设备端的安装接口只需设计一种规格，无需因拖链材质变化而修改设备结构。

九、压线板的常见安装误区

根据WINYE技术服务团队在现场支持中积累的经验，压线板安装中最常见的误区包括：

误区一：垫片数量凭经验而非计算。 部分安装人员根据以往经验确定垫片数量，而非根据实际线缆直径和图纸设计进行计算。线缆直径的微小差异可能导致压紧力偏差30%以上。

误区二：螺丝只拧紧不打胶。 在高频振动环境下，未打螺纹胶的螺丝预紧力会在数周到数月内衰减20%~40%。打胶后预紧力衰减可控制在5%以内。

误区三：压线板与护套之间不涂填充胶。 省略填充胶后，压线板与护套之间的装配间隙成为颗粒物的直接逸出通道。这在静态检测时可能看不出差异，但在运行状态下会显著增加端部区域的粒子释放。

误区四：可打开式拖链的压线板紧固力矩不足。 可打开式拖链的压线板需要额外提供对侧开结构的约束力，紧固力矩应严格按规范执行，不可仅凭手感判断。

结语：毫厘之间的品质

压线板是无尘拖链系统中看似最简单、最标准化的部件。但正如本文所分析的，它的厚度、长度、宽度、配合精度、安装规范、垫片配置——每一个参数都有明确的工程依据，每一项操作都有标准化的工艺要求。

在百万次循环的动态工况下，压线板承受着持续的载荷、振动和微位移。8mm的厚度、54mm的统一宽度、对角紧固的安装方式、填充胶的端部密封、垫片的精密调节——这些看似微不足道的工程细节，共同决定了线缆能否在长期运行中被可靠固定，端部间隙能否被有效密封，拖链系统能否在设备全生命周期中持续达到认证标准所承诺的洁净度水平。

WINYE®压线板系统，是文伊橡塑科技无尘拖链解决方案中不可或缺的精密连接件。选择WINYE，不仅是选择一条拖链，更是选择一整套从护套到压线板、从紧固件到辅料的系统级洁净运动解决方案。
