一、什么是拖链

拖链（Cable Carrier / Energy Chain），又称电缆拖链、坦克链，是一种用于引导和保护随设备运动部件移动的电缆、油管、气管及其他介质管线的链式护套装置。拖链由若干链节通过铰接结构串联而成，每个链节之间可相对转动，使拖链整体能够实现弯曲与伸展运动，从而引导内部管线沿预定轨迹安全传输。

拖链广泛应用于数控机床、工业机器人、自动化生产线、物流仓储系统、激光加工设备、半导体制造设备、木工机械、港口起重设备、舞台机械等领域，是现代工业自动化装备中不可或缺的基础零部件。

二、拖链的材料与结构特性

2.1 工程材料

现代拖链产品主要采用工程塑料或金属材质制造：

工程塑料拖链是目前应用最广泛的类型，主体材料为玻璃纤维增强尼龙（PA66 + GF），其中玻璃纤维（Glass Fiber）含量通常在 25%~30% 之间。玻璃纤维的加入可显著提升材料的抗拉强度、弯曲模量和热变形温度，同时保持尼龙本身的自润滑性和耐磨性。优质工程塑料拖链的链节材料需满足以下基本性能要求：

此外，部分特殊工况（如高温、强腐蚀、洁净室等）需要采用 聚丙烯（PP）、聚甲醛（POM） 或不锈钢材质拖链。

金属拖链通常采用镀锌钢带、不锈钢带冲压成型，适用于重载、高温（>120°C）或强化学腐蚀环境。

2.2 链节结构

每个链节（Chain Link）通常由以下部分组成：

• 链板（Side Plate）：构成拖链的左右侧壁，决定拖链的内高和外高

• 横杆（Cross Bar / Separator）：连接左右链板，形成内部腔体，用于分隔和固定管线

• 铰接轴（Pin）：相邻链节之间的转动连接点，实现弯曲运动

横杆形式分为：

• 固定横杆：不可拆卸，适用于一次性布线

• 可开启横杆（Snap-open）：可手动打开，便于后期增减或更换线缆

• 全开式（Full Open）：横杆可完全取下，适用于大截面线缆布线

三、核心设计参数体系

一套完整的拖链系统方案设计，需要精确的多维参数支撑。以下是基于实际工程设计的核心参数定义：

3.1 运动参数

S — 行程（Stroke）

行程指拖链移动端相对于固定端的直线移动距离，是拖链选型最基础的输入参数。行程直接决定了拖链的总长度需求。

S2 — 行程 1/2（Half Stroke）

行程的二分之一值，用于确定拖链在运动过程中弯曲段的中心位置，是计算拖链运行轨迹的重要中间参数。

R — 弯曲半径（Bend Radius）

弯曲半径是拖链弯曲段的内圆半径，是拖链设计中最关键的结构参数之一。弯曲半径的选取需要综合考虑以下因素：

• 内部线缆的最小弯曲半径要求：根据 IEC 60228 及线缆制造商提供的数据，不同类型的电缆有不同的最小弯曲半径要求。一般而言：

• 普通 PVC 绝缘电缆：最小弯曲半径 ≈ 6~8 倍外径（6D~8D）

• PUR（聚氨酯）护套拖链专用电缆：最小弯曲半径 ≈ 4~6 倍外径（4D~6D）

• 高柔性拖链专用电缆（Chainflex 等级）：最小弯曲半径可低至 3~5 倍外径（3D~5D）

• 拖链本身的结构限制：每种规格的拖链均有对应的最小可用弯曲半径，由链节的铰接结构决定。常用的标准弯曲半径系列通常为：50、75、100、125、150、175、200、250、300、350、400、500、600 mm 等。

• 安装空间约束：设备的实际安装空间也会影响弯曲半径的选取。

在工程选型中，拖链的标称弯曲半径应大于内部线缆所要求的最小弯曲半径，以确保线缆在整个寿命周期内不会因反复弯曲而过早疲劳损坏。

3.2 空间参数

H2 — 拖链高度（Chain Height）

指单个链节的截面高度（外高），由链板高度决定。拖链高度直接影响内部可用空间和整体结构的紧凑性。

H1 — 安装高度（Installation Height）

指拖链系统在安装状态下的整体占用高度，是设备结构设计时进行空间校核的关键数据。安装高度通常等于拖链高度（H2）加上安装底座及附件的高度。

CL-H — 压板高度（Clamp Height）

指拖链固定端连接板（端部固定件）的高度。端部固定件用于将拖链的起始链节固定在设备机架上，压板高度影响固定端的安装空间规划。

H3 — 挑起高度（Unsupported Height / Lift Height）

挑起高度是拖链在无导向槽支撑的条件下运行时，拖链在上拱状态下达到的最大高度。这是设备顶部空间规划中最关键的参数之一。挑起高度主要取决于：

• 拖链自身的重量

• 内部填充管线的重量

• 运行速度与加速度

• 链节结构的刚性

如果设备顶部空间有限，且运行速度较高，通常需要加装 导向槽（Guide Channel） 或 滑架（Gliding） 系统来约束拖链的运行轨迹，消除或减小挑起高度。

H4 — 安全高度（Safety Height）

安全高度是在挑起高度的基础上，再留出一定安全余量后的总高度，用于确保拖链在运行过程中不会与设备上方结构发生干涉。通常 H4 = H3 + 安全余量（一般 ≥ 20~50 mm）。

3.3 长度参数

L2 — 拖链长度（Chain Length）

拖链本体的总长度。在标准水平安装的往复运动应用中，拖链长度的经验计算公式为：

L₂ = S / 2 + π × R + K

其中：

• S：行程

• R：弯曲半径

• π × R：半圆弧段长度（单侧弯曲段）

• K：安装连接部分所需的附加长度（通常取 1~2 个链节长度）

此公式适用于标准的"C"形弯曲布局。对于不同安装方式（如竖直安装、侧向安装、螺旋缠绕等），长度计算公式需相应调整。

L1 — 固定端线缆长度

从设备固定端的电气接线盒到拖链起始端之间的线缆长度。此段线缆为静止段，通常通过线槽或扎带固定在设备机架上。

L3 — 移动端线缆长度

从拖链末端到设备移动端接线点之间的线缆长度。此段线缆随设备移动端运动，通常也需要适当的约束和保护。

K — 预留长度

为安装、调试、线缆热胀冷缩、以及后期维护更换线缆所预留的额外长度余量。预留长度的合理设置对系统长期可靠性至关重要。

3.4 线缆长度分配原则

在拖链内部，线缆的长度分配需要遵循以下工程原则：

• 拖链内运动段线缆长度：应略长于拖链本身长度（L2），通常建议 线缆在拖链内的总长度 = L2 × 1.03~1.05（即预留 3%~5% 的余量），以补偿线缆在弯曲段外侧张紧、内侧压缩所导致的有效长度变化

• 固定端线缆（L1）：应保证足够松弛度，避免拖链在运动极限位置时对固定端接线处产生拉力

• 移动端线缆（L3）：应保证在移动端全行程运动范围内，线缆始终有足够的活动余量，不被绷紧

四、拖链工程选型的关键技术要点

4.1 内部空间与填充率

拖链内部空间的利用遵循严格的工程规范。行业通用的填充准则为：

• 内部管线总截面积不超过拖链内腔截面积的 60%~80%（具体上限取决于制造商的技术规范）

• 管线总重量不超过拖链的最大允许承载能力（以 kg/m 为单位）

此外，还需注意以下原则：

• 不同直径的线缆与管路应分层或分腔布置，避免大直径管线与小直径线缆混放造成挤压

• 信号线缆与动力线缆应分开布置，必要时使用分隔片（Separator）进行电磁隔离

• 管线束的截面重心应尽量接近拖链内腔的几何中心，以避免运行时产生偏载导致拖链扭转或异常磨损

4.2 运行速度与加速度

拖链的运行速度（v）和加速度（a）直接影响其选型：

速度和加速度越高，对拖链的链节铰接精度、材料刚性、导向系统的要求越高。高速应用通常需要采用：

• 精密注塑链节（尺寸公差控制在 ±0.1 mm 以内）

• 滚动摩擦铰接结构（取代传统滑动摩擦）

• 全程导向槽支撑（消除自由悬垂段的甩动风险）

4.3 无支撑长度（Unsupported Length）

无支撑长度是指拖链在没有中间支撑导轨的情况下能够安全悬空运行的最大长度。该参数取决于：

• 拖链单位长度的自重（kg/m）

• 内部填充管线的重量

• 运行速度

制造商通常会提供 无支撑长度-承载重量对照表，供设计人员查阅。当实际安装长度超过无支撑长度限制时，必须增加中间支撑导轨或滑架系统。

4.4 温度适用范围

不同材质的拖链具有不同的温度适用范围：

在低温环境下，工程塑料的韧性会下降，需要关注拖链的低温冲击性能；在高温环境下，需确认材料的热变形温度是否满足要求。

4.5 特殊环境适应性

针对特殊工业环境，拖链需要具备相应的防护特性：

• 切削液/冷却液环境：选用耐油耐化学品的材料（如 PA66 或 POM），并采用全封闭式链节设计，防止液体进入内部

• 粉尘/碎屑环境：采用全封闭式拖链或加装防尘罩，防止颗粒物侵入铰接部位导致磨损加剧

• 室外/UV暴露环境：选用添加抗紫外线稳定剂的材料，或选用金属拖链

• 洁净室环境（半导体、制药）：选用低析出、低颗粒释放的材料，并通过洁净室等级认证

• 防静电要求：在易燃易爆或精密电子环境中，拖链材料需具备防静电（ESD）特性，表面电阻率通常要求 ≤ 10⁹ Ω

五、导向与支撑系统

为确保拖链在高速往复运动中的运行稳定性，导向系统是不可或缺的配套组件：

5.1 导向槽（Guide Channel）

导向槽通常由镀锌钢板或铝型材制成，分为上下两层，拖链在两层之间的通道内运行。导向槽适用于：

• 行程较长（通常 > 2 m）

• 运行速度较高

• 需要精确控制运行轨迹的场合

5.2 滑架系统（Gliding System）

当安装空间有限、不允许使用导向槽时，可采用滑架系统。滑架由固定支架和可沿导轨滑动的托板组成，拖链的弯曲段搭载在滑架上随动运行。滑架系统的优势是占用空间小，运行噪音低。

5.3 架空运行（Vertical Unsupported）

对于短行程（通常 ≤ 1 m）、低速（≤ 1 m/s）、轻载应用，拖链可以实现无支撑的架空运行（上拱式运行），此时需要特别关注 H3（挑起高度）和 H4（安全高度），确保设备顶部预留充足空间。

六、拖链系统设计流程

完整的拖链系统设计通常遵循以下流程：

第一步：明确输入条件

• 行程（S）

• 运行速度（v）与加速度（a）

• 工作环境（温度、湿度、化学介质、洁净度等）

• 安装方式（水平、竖直、侧向、特殊角度）

• 可用安装空间限制

第二步：确定内部管线规格

• 列出所有需要穿越拖链的电缆、油管、气管

• 计算管线束的总截面积和总重量

• 校核填充率（≤ 60%~80%）

• 确认各管线的最小弯曲半径要求

第三步：选择拖链规格

• 根据管线束截面积确定拖链的内腔尺寸（内宽 × 内高）

• 根据最大管线弯曲半径确定拖链的标称弯曲半径（R）

• 根据承载重量和运行速度校核无支撑长度

第四步：计算拖链长度

• 利用公式 L₂ = S/2 + π × R + K 计算拖链总长度

• 计算 L1（固定端线缆长度）和 L3（移动端线缆长度）

• 确定 K（预留长度）

第五步：空间校核

• 计算或查阅 H1（安装高度）、H3（挑起高度）、H4（安全高度）

• 确认设备可用空间满足要求

• 如空间不足，调整导向方式或更换拖链规格

第六步：出具设计图纸

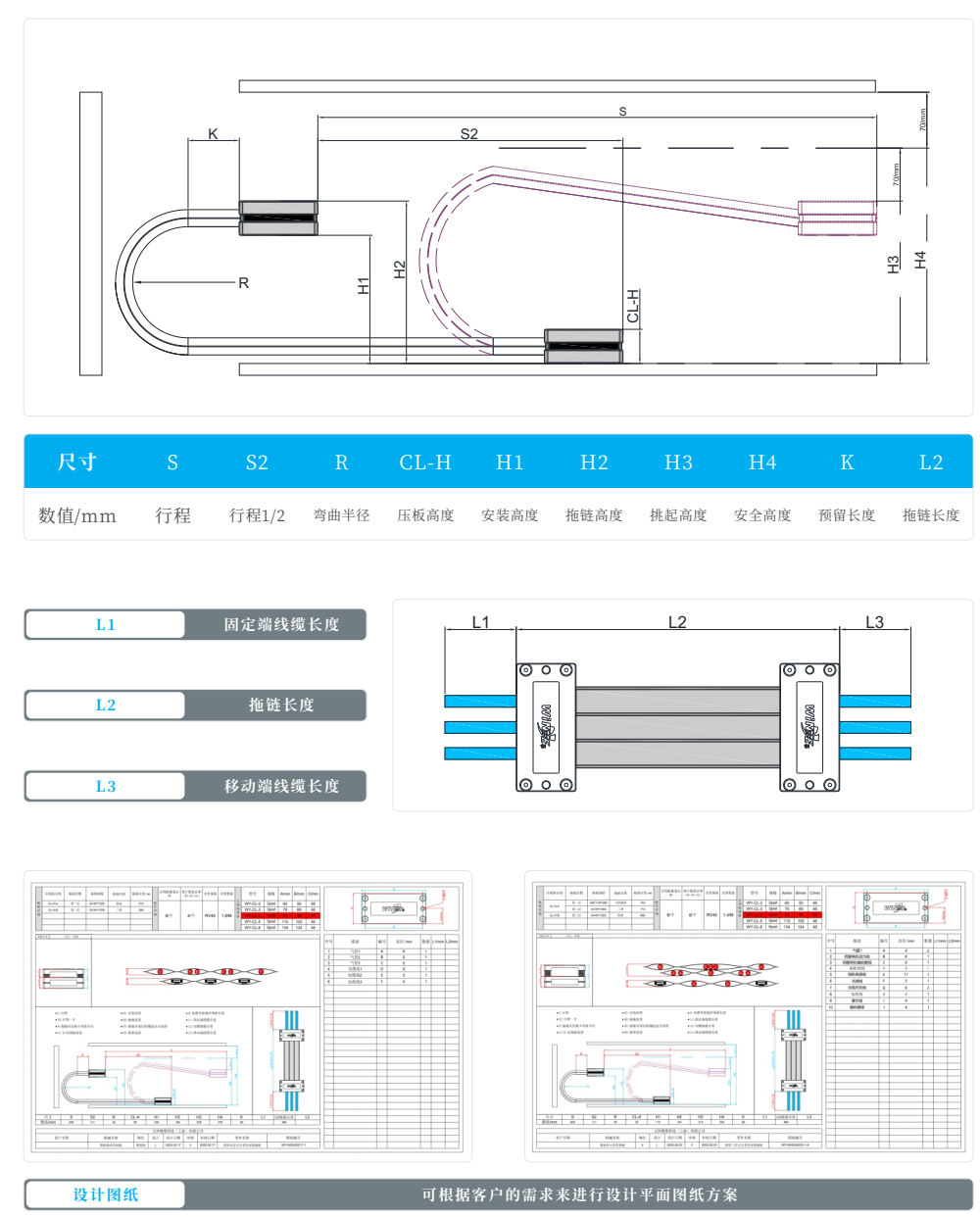

• 输出拖链系统的平面布局图，标注全部关键尺寸（S、S2、R、H1~H4、L1~L3、K 等）

• 标明固定端、移动端的安装方式

• 标明导向系统（如有）的规格与位置

七、拖链系统的寿命与维护

7.1 寿命评估

拖链的使用寿命主要取决于以下因素：

• 弯曲循环次数：即拖链完成一个完整的伸出-收回周期的次数。高质量工程塑料拖链在标准工况下通常可达到 数百万次 循环寿命

• 运行速度与加速度：速度越高、加速度越大，链节铰接处的磨损越快

• 环境温度：长期在高温下运行会加速材料老化

• 负载状态：超载运行会显著缩短拖链及内部线缆的使用寿命

• 安装质量：正确的安装对中度和适当的张紧力直接影响寿命

7.2 线缆疲劳寿命

拖链内部线缆的寿命评估通常采用 弯曲疲劳试验 方法。依据 EKM（Igus 能源链模块化研究所） 等行业研究机构的方法论，拖链专用电缆在标准测试条件下的弯曲寿命可达：

（d = 电缆外径）

7.3 日常维护建议

• 定期检查拖链的运行轨迹是否顺畅，有无异常噪音或卡顿

• 定期检查横杆是否完好，有无断裂或变形

• 定期检查内部线缆的外观，有无磨损、开裂、变形

• 在粉尘较大的环境中，定期清理拖链内外表面的碎屑和灰尘

• 按照制造商推荐的周期对铰接部位进行润滑（适用于金属拖链）

八、定制化设计图纸方案

针对不同客户的设备特点和工况条件，我们提供可根据客户需求定制的平面图纸设计方案。图纸方案涵盖：

• 拖链在设备上的安装位置与布局方式

• 全部关键尺寸参数标注（S、S2、R、CL-H、H1、H2、H3、H4、K、L1、L2、L3）

• 端部固定方式与移动端连接方式的详细说明

• 导向系统（如有）的规格选型与安装位置

• 内部管线配置建议
