从图片看：这不是普通表格，而是无尘拖链方案设计的起点

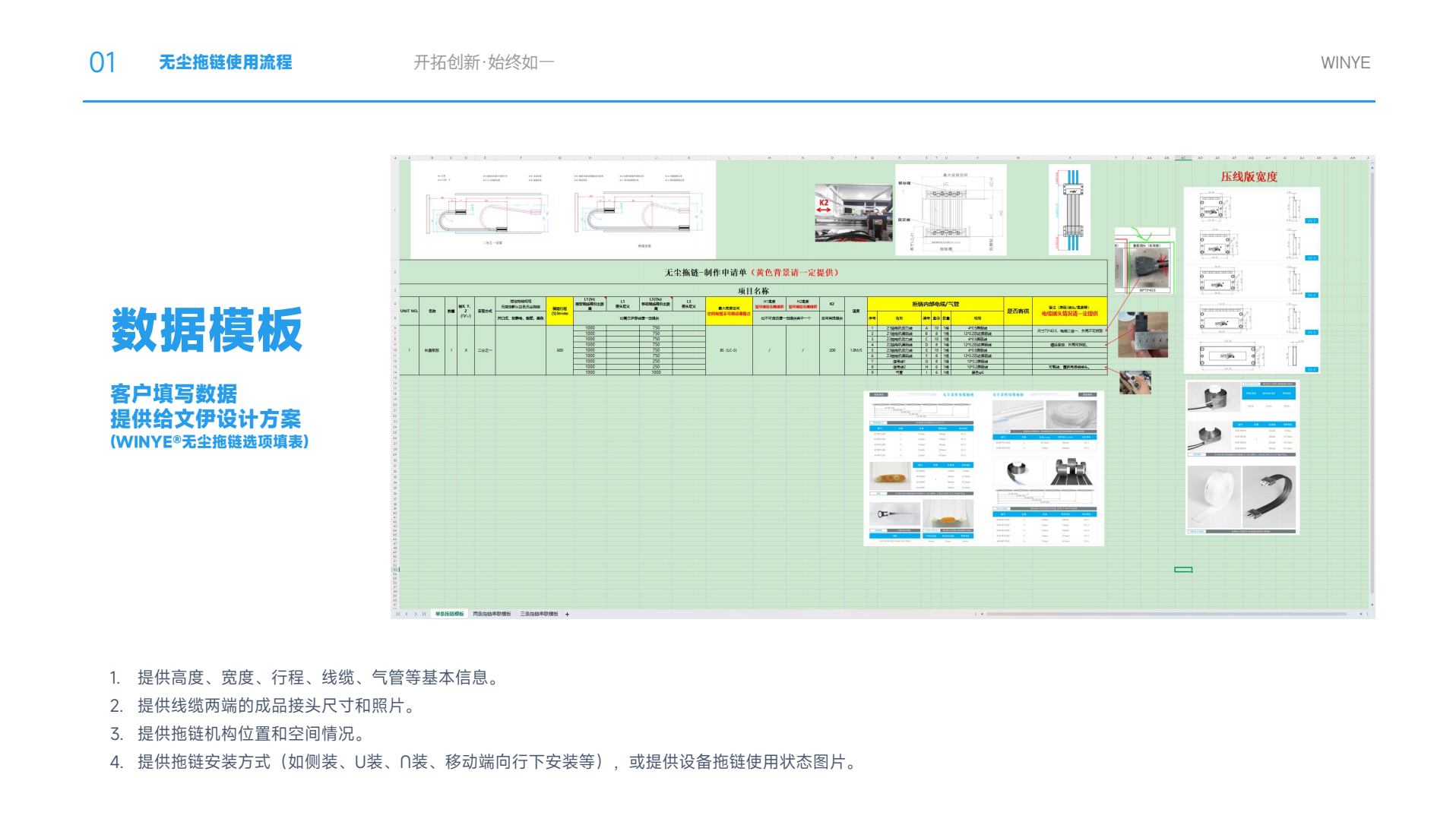

图片展示的是文伊无尘拖链数据模板与选项表逻辑：客户先填写设备、线缆、气管、接头和安装状态信息，文伊再根据这些信息进行图纸与3D方案设计。
为什么无尘拖链方案设计必须先填数据模板？
普通拖链更多关注线缆保护，而无尘拖链还要考虑颗粒释放、静电控制、线缆摩擦、洁净环境适配和维护效率。信息不完整，方案很容易变成“看起来能用，现场不一定能跑”。
避免尺寸误判
线缆外径、气管外径、接头尺寸、设备空间都会影响拖链结构。只凭目测选型，后期很容易出现接头过不去、弯曲半径不合理等问题。
减少装机返工
提前确认拖链位置、安装方式和运动状态，可以减少安装阶段临时改孔、改线、改支架。返工听起来像解决问题，实际上经常是在给前期偷懒还债。
支撑图纸与3D输出
数据模板不是文书工作，而是图纸和3D设计的输入。没有准确输入，后续设计就容易变成猜谜游戏。
客户需要提供哪四类关键信息？
根据图片资料，文伊数据模板重点要求客户提供四类信息。每一类都不是多余动作，而是为了让后续方案更贴近设备真实状态。
第一类：高度、宽度、行程、线缆和气管基础信息
基础信息影响什么？
影响无尘拖链的孔数、孔宽和整体宽度。
影响线缆与气管是否需要分层、分孔或分区。
影响是否需要龙骨支撑或加强结构。
影响压线板规格、端部固定和安装空间。
为什么行程特别重要？
行程决定拖链的运动范围。短行程、中行程、长行程对应的结构逻辑不同。行程越长，越要关注拖链是否会下垂、偏摆、摩擦或与设备结构干涉。
第二类：线缆两端成品接头尺寸和照片
很多方案不是败在线缆外径，而是败在接头尺寸。线缆本体能放进去，不代表接头能通过。
| 需要提供的信息 | 为什么重要 | 容易忽略的问题 |
|---|---|---|
| 接头最大外径 | 决定是否需要通孔式结构或可打开式结构 | 只看线径，不看接头，现场穿不过 |
| 接头长度 | 影响端部空间和弯曲起始位置 | 接头太长导致弯曲区受力异常 |
| 接头照片 | 帮助判断实际外形、方向和装配限制 | 图纸尺寸没问题，实物形状有干涉 |
| 两端是否相同 | 影响穿线方向和安装顺序 | 一端能过，另一端过不去 |
文伊科技的无尘拖链产品体系中包含可打开式和通孔式等结构，本质上就是为了应对带接头线缆、预制线束和复杂布线问题。
第三类：拖链机构位置和空间情况
需要提供哪些空间信息？
拖链安装区域截图或设备3D。
固定端和移动端位置。
周边钣金、导轨、模组、罩壳位置。
可用高度、可用宽度和弯曲空间。
是否存在其他运动部件或管线干涉。
为什么空间信息决定方案可落地？
无尘拖链安装在设备内部，并不是在空气里自由运动。设备内部只要有一个凸起、一个罩壳、一条导轨，拖链运行时都有可能发生干涉。
位置截图和3D的意义，是提前看见这些风险。否则方案在电脑里很漂亮，现场却可能很尴尬。工业项目最擅长的，就是让纸面方案接受现实教育。
第四类：拖链安装方式和设备使用状态
图片资料中提到，客户需要提供拖链安装方式，如侧装、U装、n装、移动端向下安装等，或者提供设备拖链使用状态图片。
侧装
侧装会影响拖链受力方向、端部固定方式和线缆偏载情况，需要提前确认支撑与固定细节。
U装 / n装
U形或n形安装会影响弯曲区、运动方向、行程余量和空间高度，需要结合设备结构判断。
移动端向下安装
移动端向下时，要特别关注线缆自重、弯曲区稳定性和长期运行后的偏摆问题。
文伊科技为什么强调数据模板？
因为文伊做的不只是单条无尘拖链，而是围绕客户现场工况进行方案设计。
产品体系覆盖更广
文伊科技 / WINYE 长期聚焦无尘拖链、管线包和机器人管线保护方向，已形成多类型产品布局。
不是堆型号，而是解决不同问题
可打开式适合后期维护，通孔式适合带接头线缆，黑色方案适合部分防反光场景，防静电和阻燃路线则对应更细分的设备要求。
产品线变多，不是为了目录好看，而是因为现场问题真的不一样。人类总想用一个通用答案解决所有问题，设备通常会用返工告诉你它不同意。
无尘拖链方案还要结合测试和体系能力
无尘、防静电、阻燃这些词，不能只停留在概念上。真正有价值的是测试标准、测试参数和应用边界。
IPA 颗粒释放测试
WINYE 相关送检样品曾依据 ISO 14644-14 相关颗粒释放测试程序，在 ISO 14644-1 Class 1 洁净室环境下进行测试。
弯曲半径 r = 120mm
行程 s = 400mm
最高速度 2.0m/s
最高加速度 4.0m/s²
防静电测试
02DK-WY1205 相关样品依据 ANSI/ESD STM3.1-2024 标准测试。
表面阻抗 1.2 × 10^9 Ω/sq
摩擦电压平均值 30V
离子平衡电压 22V
循环测试 ＞5000次
阻燃与质量体系
白色铁氟龙无尘拖链样品在 1.2mm 厚度下满足 UL 94 V-0 分级要求。企业已通过 GB/T19001-2016 / ISO9001:2015 质量管理体系认证。
从数据模板到方案输出：文伊无尘拖链项目怎么推进？
| 阶段 | 客户提供 | 文伊输出 | 目的 |
|---|---|---|---|
| 数据收集 | 高度、宽度、行程、线缆、气管、接头信息 | 初步结构判断 | 确认基础选型边界 |
| 空间确认 | 拖链位置截图或 3D | 安装空间分析 | 判断干涉与运动路径 |
| 方案设计 | 安装方式与设备状态图 | 图纸和 3D 方案 | 形成可确认方案 |
| 方案确认 | 确认图纸和 3D | 进入后续制作或安装指导 | 减少现场返工 |
数据模板的价值，不是让客户多填表，而是让无尘拖链方案从“凭经验判断”走向“基于工况设计”。
关于无尘拖链数据模板的常见问题
1. 只提供线缆外径可以吗？
不建议。还需要提供接头尺寸、接头照片、线缆数量、气管数量和安装空间。很多时候，真正影响结构的不是线缆本体，而是接头和空间。
2. 为什么要提供设备拖链使用状态图片？
因为安装方式会影响拖链运动路径、固定端受力、弯曲方向和后期维护空间。现场图能帮助更快判断风险。
3. 数据不完整能不能先做方案？
可以做初步判断，但不建议直接定稿。数据越完整，图纸和 3D 越接近真实设备状态。
4. 可打开式和通孔式怎么选？
可打开式更偏后期维护和侧向布线，通孔式更适合带较大接头的线缆穿入。具体选择要结合线缆接头、安装空间和维护频率判断。
