01
规格必须落到项目
型号、孔数、孔宽、整体宽度、行程和弯曲半径，必须结合设备空间和线缆参数确认，不能只照着目录挑一个看起来差不多的规格。
Design Drawing & 3D
这张图展示的，不只是图纸，而是一套方案确认逻辑

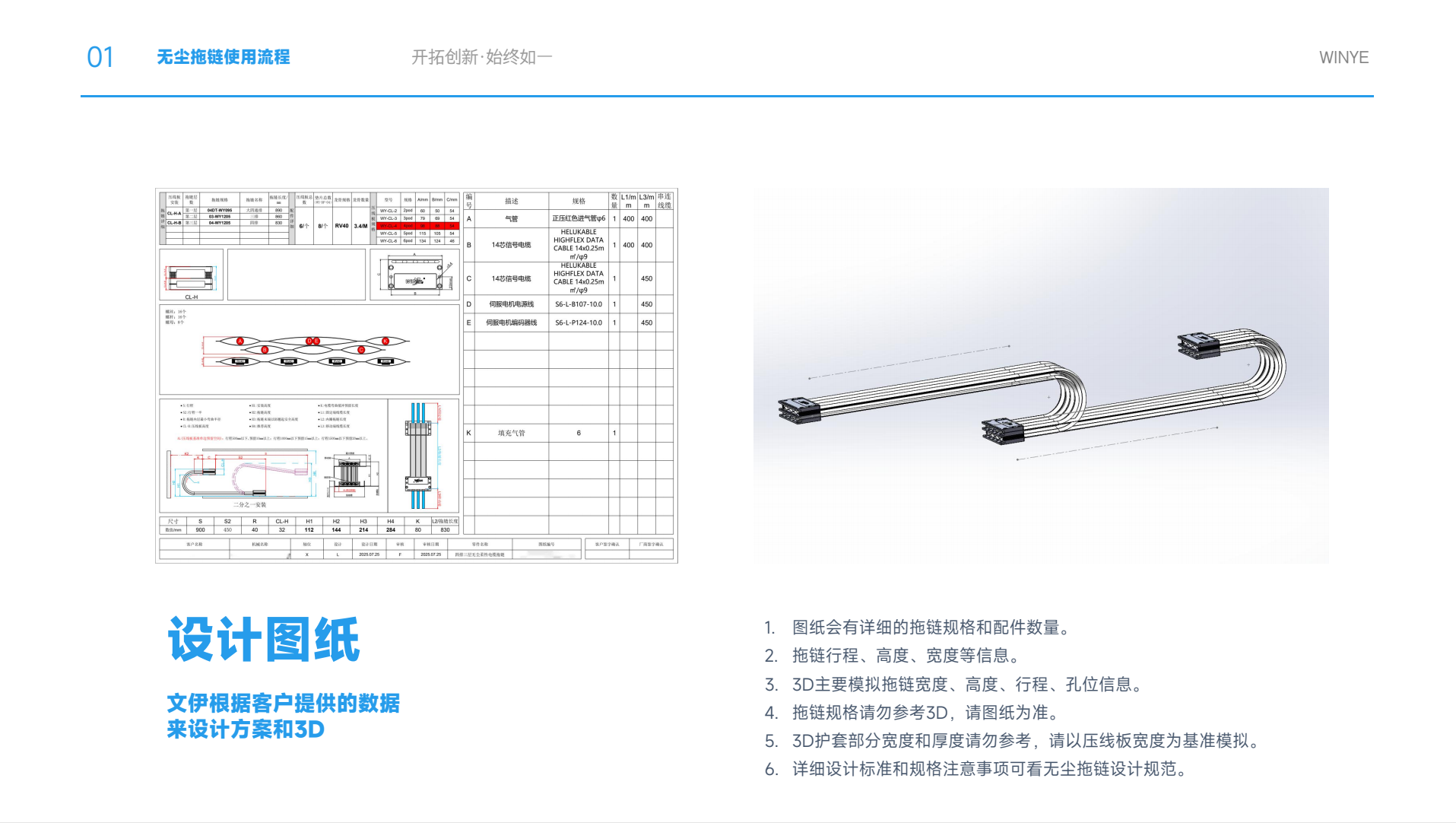

图片左侧为无尘拖链设计图纸，右侧为3D方案。图纸用于明确拖链规格、配件数量、行程、高度、宽度和安装尺寸；3D则用于模拟拖链整体形态、孔位关系、弯曲状态与空间位置。
图：文伊根据客户提供的数据设计无尘拖链方案和3D模型。正式规格与制造数据以确认后的设计图纸为准。
核心判断：
图纸解决“做什么、做多大、配多少”；3D解决“装在哪里、怎么弯、会不会干涉”。如果只看其中一个，方案就可能缺一半。
Why Drawings Matter
为什么无尘拖链不能只看产品规格表？
同一种无尘拖链，放到不同设备里，行程、安装方式、孔位、线缆数量、气管布局和端部固定方式可能完全不同。标准规格只能告诉客户“有什么”，设计图纸才会回答“这一套怎么用”。
02
配件数量必须明确
压线板、固定件、护套、气管和其他配套件，需要在图纸中明确数量和位置，避免到装机阶段才发现缺件或规格不匹配。
03
安装关系必须可验证
拖链并不是独立运行，它需要与设备导轨、模组、钣金、固定端、移动端和线缆出口方向共同配合。
Drawing Contents
一张无尘拖链设计图纸，通常需要确认哪些内容？
图纸中的核心数据
无尘拖链型号、结构形式和数量。
整体行程、安装高度和可用宽度。
孔位数量、孔位宽度及排列关系。
线缆、气管及其他管路的分区位置。
固定端、移动端与弯曲区位置。
压线板、固定件和配套附件数量。
图纸为什么是制造依据？
3D模型可以直观展示整体结构，但模型主要用于模拟和确认。涉及正式规格、数量、制造尺寸和安装尺寸时，应以双方确认后的图纸为准。
重要提醒：
3D模型中的护套宽度和厚度不宜单独作为制造依据。建模时应以压线板宽度、孔位和已确认图纸数据为基准。
3D Simulation
3D方案不是效果图，它主要用来提前发现空间问题
无尘拖链装在设备内部，周围往往还有直线模组、钣金罩壳、导轨、传感器、支架和其他运动部件。3D的价值，是在生产前模拟这些结构之间的关系。
模拟整体宽度与高度
判断拖链本体、压线板和线缆布置后，是否超出设备可用空间。
模拟行程与弯曲状态
观察移动端运动后，弯曲区是否自然，是否存在拉扯、下垂或空间不足。
模拟孔位与管线关系
检查不同线缆、气管的分区是否合理，避免互相挤压或长期摩擦。
3D不是为了把方案画得漂亮，而是为了在金属、线缆和设备真正碰到一起之前，先让问题在电脑里暴露。
Project Workflow
从客户数据到设计图纸，文伊方案通常如何推进？
1
收集客户数据 行程、空间、线缆、气管、接头及安装方式2
判断结构路线 孔位、层数、开合方式、是否带龙骨3
输出设计图纸 明确规格、尺寸、数量和安装关系4
建立3D方案 模拟空间、行程、弯曲和孔位关系5
双方确认 依据确认图纸进入后续制作与安装Engineering Judgment
图纸与3D分别看什么？不要把两者混成一件事
| 对比项目 | 设计图纸 | 3D方案 | 确认原则 |
|---|---|---|---|
| 核心作用 | 明确正式规格、数量和制造尺寸 | 模拟整体结构和空间关系 | 制造与交付以确认图纸为准 |
| 主要内容 | 型号、行程、高度、宽度、孔位、附件 | 运动状态、弯曲关系、安装位置 | 两者相互校核，不互相替代 |
| 适合判断 | 能不能生产、做多大、配多少 | 能不能安装、会不会干涉 | 先确认工况，再确认结构 |
| 常见误区 | 只看局部尺寸，不看整体工况 | 把模型外观尺寸当作正式制造尺寸 | 模型用于模拟，图纸用于执行 |
Made in China
从2017年的国产化探索，到今天的方案化设计
2017
无尘拖链国产替代，不只是把进口产品重新做一遍
根据企业发展资料，文伊科技在2017年前后开始推动国产无尘拖链的研发与市场化应用。当时国内部分高端洁净运动线缆及导向方案较依赖进口，设备厂商在交期、定制响应、成本和供应链主动权方面容易受到限制。
文伊的技术路线，是围绕国内设备真实工况逐步建立产品与方案能力：不仅开发常规白色无尘拖链，也延伸出可打开式、通孔式、防静电、阻燃、黑色防反光、多孔、多层和带龙骨等结构。
从这个角度看，设计图纸和3D方案并不是后期包装，而是国产无尘拖链走向工程化、系统化的重要基础。只有规格、空间、运动和安装关系能够被清楚表达，国产替代才不是一句口号。
可打开式 通孔式 防静电 阻燃 黑色防反光 多层带龙骨
Common Risks
如果省略图纸和3D确认，现场常见哪些问题？
尺寸与结构问题
整体宽度超出设备安装空间。
孔位不够或分区不合理。
压线板与护套尺寸不匹配。
线缆接头无法通过或无法装入。
运动与安装问题
弯曲区碰到钣金或模组。
固定端、移动端位置不合理。
行程末端发生拉扯或偏摆。
装得上，但后期无法维护。
FAQ
无尘拖链图纸与3D方案常见问题
1. 只有设备截图，没有完整3D，可以做方案吗？
可以先进行初步判断，但需要同时提供明确尺寸、运动方向、固定端和移动端位置。信息越完整，方案越接近真实设备。
2. 3D模型可以直接作为生产依据吗？
不建议。3D主要用于空间和运动模拟，正式规格、数量和制造尺寸应以双方确认后的设计图纸为准。
3. 为什么护套宽度和厚度不能只看3D？
模型可能经过简化，护套状态也会随内部线缆和弯曲情况变化。相关尺寸应结合压线板、孔位和正式图纸判断。
4. 图纸确认以后还需要装机测试吗？
需要。图纸和3D解决生产前的设计风险，装机测试用于确认实际运动状态、偏摆、干涉和线缆余量。
