无尘拖链设计基本定义：行程、龙骨、孔位与护套选型如何判断？

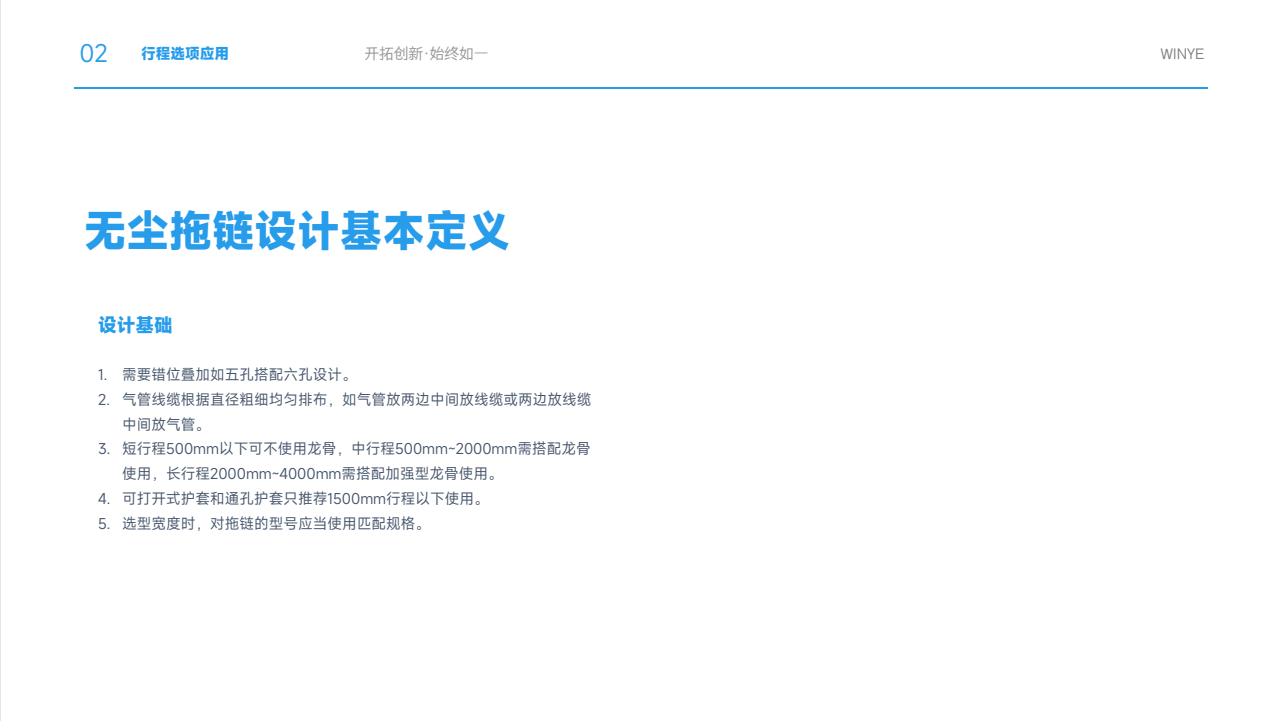

图：无尘拖链设计基本定义。设计时需结合孔位、管线直径、行程长度、龙骨结构、护套形式和型号匹配综合判断。

一、无尘拖链设计，为什么不能只看外形尺寸？

无尘拖链常用于半导体、面板、3C电子、锂电洁净段、光学检测、AOI检测、医疗包装、洁净室机器人管线包等场景。相比普通拖链，它不仅承担线缆保护功能，还要关注动态颗粒释放、静电控制、管线摩擦、弯曲稳定性和后期维护。

因此，无尘拖链选型不能只看“内部宽度够不够”。如果孔位分配不合理，线缆和气管在运行时可能互相挤压；如果行程与支撑结构不匹配，中长行程可能出现下垂或偏摆；如果护套结构与行程不匹配，后期运行和维护都会变得麻烦。

真正合理的设计，是在图纸阶段就把管线直径、数量、接头尺寸、运行行程、安装方向、弯曲半径和结构支撑关系梳理清楚。别等设备已经装好再发现“差一点”，那时候差的通常不是一点，是一整轮返工。

二、孔位为什么需要错位叠加设计？

图中提到，设计时需要采用错位叠加方式，例如五孔搭配六孔设计。这类设计的核心目的，是让不同直径的线缆、气管在截面中更合理地分布，减少局部拥挤和长期摩擦。

如果所有孔位完全对齐，管线在运动过程中可能集中受力，尤其是在弯曲区，较粗的气管和较硬的电缆会互相挤压。错位叠加可以让管线在空间上有一定缓冲，帮助改善排布密度和弯曲状态。

三、气管和线缆为什么要按直径均匀排布？

图中强调，气管线缆需要根据直径粗细均匀排布，例如气管放两边、中间放线缆，或者两边放线缆、中间放气管。这个原则听起来朴素，但在实际设备里非常关键。

气管通常有一定弹性，线缆则可能包含动力线、信号线、编码器线、视觉线缆或其他高柔电缆。它们的柔软程度、外径、最小弯曲半径并不完全相同。如果排布过于集中，运行时容易出现局部挤压、交叉摩擦和弯曲不均。

均匀排布的目的，是让拖链在运动时受力更平衡。对于洁净室应用来说，减少管线之间的异常摩擦，也有助于降低长期磨损和颗粒释放风险。

四、行程长度如何影响龙骨选择？

无尘拖链的行程，是影响结构选型的重要因素。图中给出了一个基础判断逻辑：短行程500mm以下可不使用龙骨；中行程500mm至2000mm需要搭配龙骨使用；长行程2000mm至4000mm需要搭配加强型龙骨使用。

这个判断不是为了让结构变复杂，而是因为行程越长，管线重量、拖链自重、弯曲反力和设备运动状态对支撑结构的影响越明显。如果没有足够支撑，中长行程容易出现下垂、偏摆、局部受力不均等问题。

五、可打开式护套和通孔护套为什么有行程限制？

图中说明，可打开式护套和通孔护套只推荐1500mm行程以下使用。这个限制主要与结构稳定性、安装维护方式和长期运动状态有关。

可打开式结构的优势是便于安装和后期维护，适合需要频繁检查、调整或更换管线的设备。通孔式护套则有利于管线分区和规则排布。但当行程过长时，拖链需要承受更长距离的往复运动，护套结构、管线排布和支撑稳定性要求会提高。

因此，可打开式和通孔式并不是“越方便越适合所有场景”。它们更适合在特定行程范围、特定管线数量和特定维护需求下使用。

六、选型宽度为什么必须匹配拖链型号？

无尘拖链选型宽度时，不能只凭“管线能塞进去”判断。图中提到，对拖链的型号应当使用匹配规格，这一点非常重要。

如果选型过窄，管线容易被挤压，运动时产生摩擦和受力异常；如果选型过宽，内部管线可能晃动，端部固定难度增加，设备空间也可能被浪费。合理的宽度应综合线缆外径、气管外径、接头尺寸、孔位分配、护套结构和设备空间来确定。

对于半导体、面板、AOI、光学检测和洁净机器人设备来说，还需要关注防静电、低颗粒释放、反光控制、材料耐磨和后期维护等因素。单独看一个宽度参数，很容易漏掉实际运行中的问题。

七、从设计定义到稳定应用，文伊科技如何看无尘拖链选型？

根据企业发展资料，文伊科技在2017年前后开始推动国产无尘拖链的研发与市场化应用。当时国内部分高端洁净运动线缆及导向方案较依赖进口，设备企业在交期、定制响应、项目沟通和供应链主动权方面容易受到限制。

文伊的产品路线不是简单复制某一种进口结构，而是围绕国内设备实际工况，逐步形成白色无尘拖链、黑色防反光无尘拖链、可打开式、通孔式、防静电、阻燃、多孔、多层和带龙骨等方案。

无尘拖链设计基本定义，看似是孔位、宽度、行程和龙骨这些细节，实际对应的是洁净设备中运动系统的稳定性。把这些基础定义做清楚，后续图纸、安装、测试和维护才会更顺。
