文伊无尘拖链轻量化高强度龙骨进入耐久性测试后段

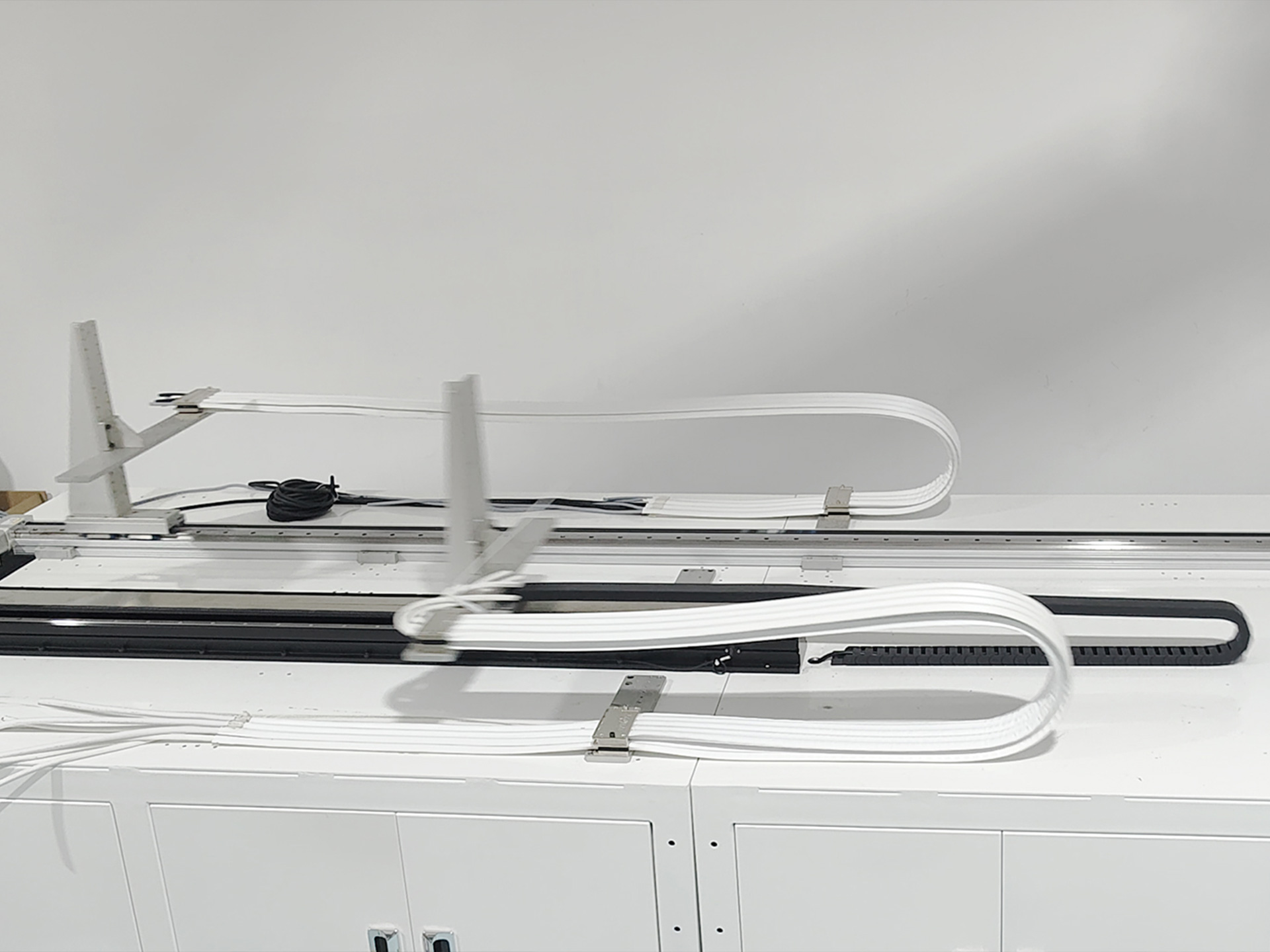

图1：无尘拖链轻量化高强度龙骨耐久性测试现场。

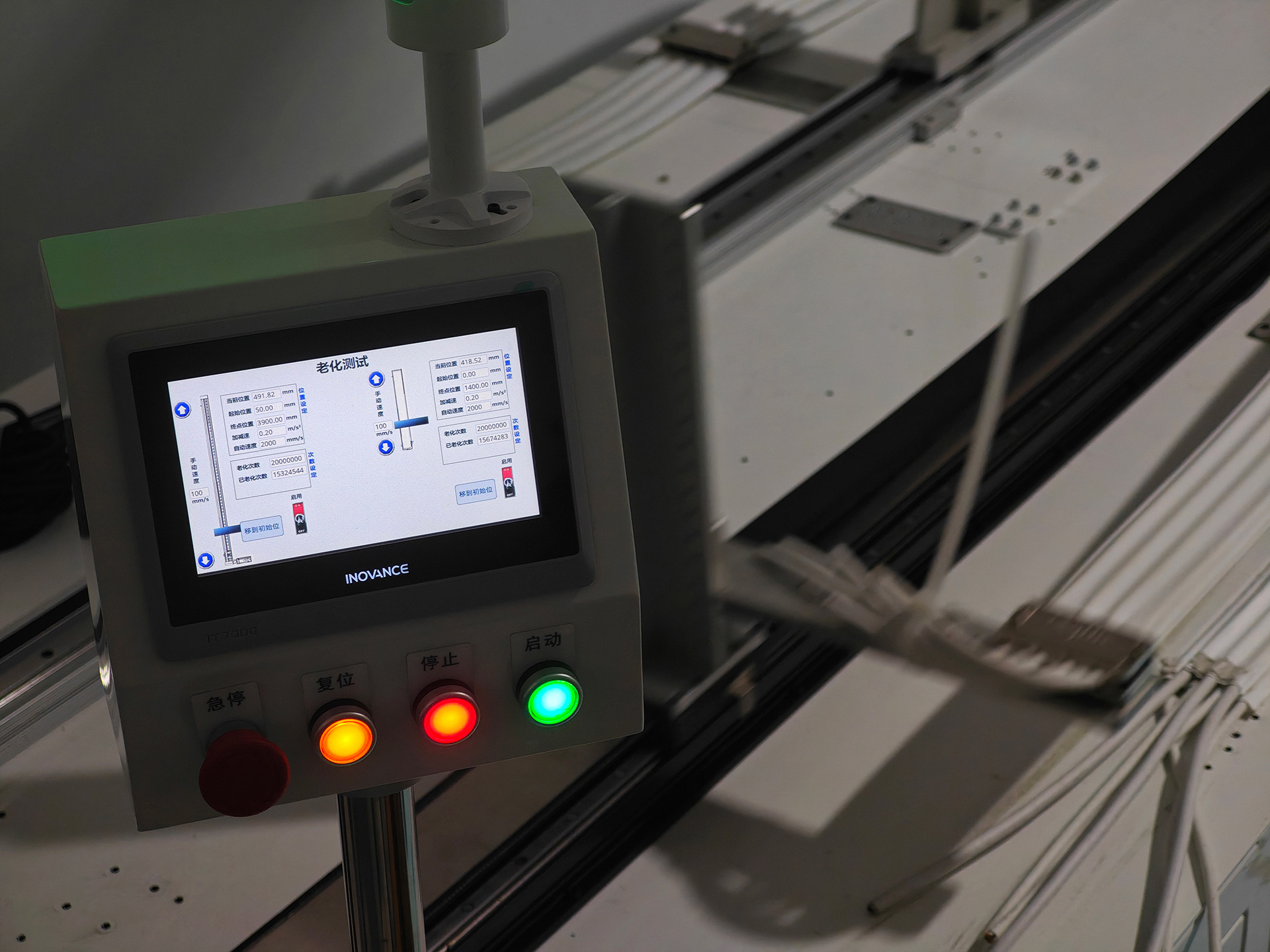

图2：测试设备HMI界面，记录长行程与中行程工位老化测试进度。

一、为什么无尘拖链需要轻量化高强度龙骨？

在无尘拖链系统中，龙骨结构承担着中长行程工况下的支撑作用。它不是单纯的加强件，而是影响拖链运行轨迹、端部受力、弯曲状态和长期稳定性的关键结构。

在短行程应用中，拖链自重、管线重量和弯曲反力相对容易控制。但当行程增加到中行程或长行程后，拖链系统可能面临中段下垂、运行轨迹偏移、端部受力增加、线缆气管拉扯以及长期摩擦磨损等问题。

过去的高强度龙骨可以满足较高支撑需求，但在长行程无尘拖链中，龙骨自身重量也会成为运动系统负载的一部分。因此，文伊开发轻量化高强度龙骨的目标，是在保证支撑稳定性的同时降低整体重量，让无尘拖链系统获得更好的综合运行表现。

二、两款新龙骨的研发方向

三、重量对比：同长度减重约35.68%

以实际测试4米行程、二分之一安装方式为例，原文伊高强度龙骨重量为685.45g，全新轻量化高强度龙骨重量为440.87g。同长度条件下重量减少244.58g。

按原高强度龙骨重量为基准计算，新款轻量化高强度龙骨减重约35.68%；新款重量约为原结构的64.32%。这说明新结构并不是小幅调整，而是在重量控制方面做了明显优化。

四、材料与结构：文伊自主研发复合材料 + 自主结构设计

新款无尘拖链轻量化高强度龙骨采用文伊自主研发复合材料，并结合文伊自主设计的结构性方案进行优化。研发重点集中在材料强度与重量平衡、龙骨截面支撑能力、抗疲劳表现、长行程抗下垂能力和运行轨迹稳定性。

轻量化设计不能只追求重量下降。如果材料或结构设计不足，可能导致支撑性能下降、局部变形或长期疲劳失效。因此，本次测试不仅进行称重对比，也通过长时间往复运行观察新材料和新结构在实际运动状态下的稳定性。

五、耐久性测试参数与当前进度

本次耐久性测试以2000万次循环作为阶段目标，目前两组测试工位均已进入后段寿命测试阶段。测试重点包括运行轨迹、龙骨支撑状态、结构完整性、粉尘碎屑观察和异常磨损情况。

六、测试寿命记录：时间线与定期查看项目

为了让测试过程具备可追溯性，文伊将本轮龙骨老化测试拆分为设备参数记录、定期查看、阶段节点复核、粉尘与碎屑观察、最终寿命归档几个部分。测试并不是只看最终次数，而是在运行过程中持续观察结构状态。

七、粉尘与碎屑观察情况

无尘拖链相关结构件在洁净设备中使用时，客户不仅关注支撑强度，也会关注长期运行中的粉尘和颗粒风险。龙骨虽然不是单独的颗粒释放等级认证对象，但作为拖链系统中的结构支撑件，如果材料或结构设计不合理，长期运行中可能出现异常磨损粉末、碎屑脱落或局部磨耗痕迹。

本轮测试中，文伊重点观察龙骨弯曲区域、拖链运行轨迹附近、测试台面、支撑接触区域、端部固定附近以及可能出现摩擦的边缘位置。截至当前约1500万次阶段，测试过程中未观察到明显粉尘堆积、碎屑脱落或异常磨损粉末。

八、适合的行业与设备场景

文伊无尘拖链轻量化高强度龙骨主要面向中长行程、高频往复、多管线和洁净环境下的拖链应用。典型场景包括半导体晶圆搬运、EFEM / Load Port周边运动机构、AOI检测、光学检测、面板制造、3C电子自动化、锂电洁净段、洁净室机器人管线包以及医疗和制药包装设备。

这些设备通常具有管线数量较多、设备空间紧凑、运动行程较长、运行频率较高、对颗粒和维护便利性要求更高等特点。轻量化高强度龙骨的价值，是在保证支撑能力的基础上，进一步降低结构重量，为设备设计和长期运行提供更多余量。
