500mm行程无尘拖链叠加方式案例：短行程选型不只是“不用龙骨”

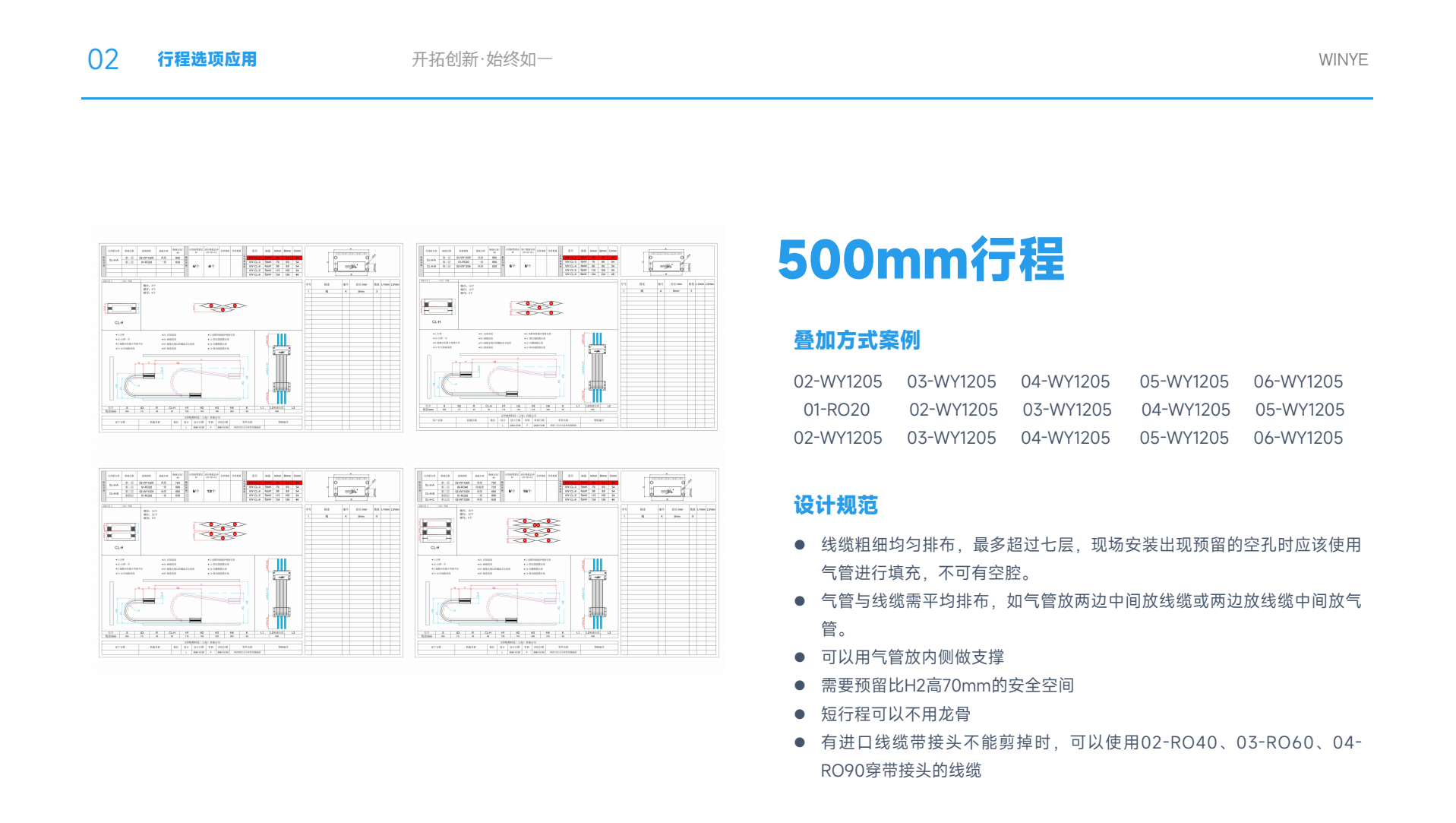

图示：500mm行程无尘拖链叠加方式案例，展示不同孔位组合、叠加层数与短行程设计规范。

一、500mm行程为什么仍然需要做叠加方式设计？

在无尘拖链选型中，500mm行程通常属于短行程范围。按照文伊无尘拖链设计经验，短行程可以不使用龙骨，重点转向管线排布、孔位组合、护套层数、接头通过性和安装空间控制。

但“不用龙骨”不等于“不用设计”。当线缆、气管数量较多，或者客户要求将多层无尘拖链叠加使用时，仍然需要通过图纸确认每一层的型号、孔位、弯曲状态和安装方向。如果前期只看总宽度和总高度，很容易在现场出现线缆挤压、预留空间不足、接头无法通过或维护困难等问题。

因此，500mm短行程无尘拖链的核心不是支撑强度，而是排布逻辑。合理的叠加方式可以减少管线互相挤压，让线缆和气管在有限空间内保持更稳定的运动状态。

二、叠加方式案例：不同型号组合对应不同管线数量

图示中的500mm行程叠加方式，展示了多组文伊无尘拖链型号组合。通过02-WY1205、03-WY1205、04-WY1205、05-WY1205、06-WY1205等不同规格进行组合，可以适配不同数量、不同直径的线缆和气管排布需求。

部分方案中还包含01-RO20、02-RO40、03-RO60、04-RO90等RO穿带接头线缆方案，主要用于进口线缆或成品线缆接头无法剪除的场景。对于这类线缆，选型不能只看线缆本体外径，还要重点确认接头尺寸、弯曲半径、通过空间和固定方式。

三、线缆和气管为什么要均匀排布？

500mm短行程虽然行程不长，但管线在运动过程中仍会反复弯曲。如果线缆和气管集中在同一侧，运行时可能导致局部受力不均，进而出现挤压、偏摆或异常摩擦。

文伊在设计中通常会根据线缆和气管直径进行均匀排布。例如气管放两边，中间放线缆；也可以两边放线缆，中间放气管。具体方式需要结合线缆外径、气管外径、接头尺寸、柔软度、弯曲半径和设备空间判断。

图示中提到，线缆应按粗细均匀排布，叠加层数建议控制在七层以内。现场安装如果出现预留空孔，应使用合适气管进行填充，避免形成明显空腔。空孔过多或排布不均，可能造成管线在运行中晃动，影响长期稳定性。

四、为什么建议预留H2高度70mm安全空间？

短行程无尘拖链在设计时，很多人容易只关注拖链本身高度，而忽略设备内实际安装空间。图示中提出需要预留比H2高度高70mm的安全空间，主要是为了给拖链弯曲、运动、安装误差和现场维护留出余量。

如果预留空间不足，现场安装时可能出现拖链顶部干涉、线缆弯曲受限、接头无法顺利布置或维护空间不足等问题。对于多层叠加方案来说，这种风险更明显。

因此，500mm行程方案虽然短，但仍应提前确认设备内部高度、宽度、运动区域和维护空间。短行程方案的重点不在龙骨支撑，而在空间边界控制。

五、短行程可以不用龙骨，但不能忽略安装稳定性

500mm行程通常可不使用龙骨，这是因为短行程下拖链自重、管线重量和中段下垂风险相对较低。但是否不用龙骨，还需要结合管线数量、拖链叠加层数、安装方向、运行速度和现场空间综合判断。

如果线缆数量较多、气管较粗、成品接头尺寸较大，或者设备内部空间较紧凑，即使是短行程，也需要在图纸阶段提前确认安装方式。对于多层叠加的无尘拖链，端部固定、压线板位置、护套走向和接头通过性都需要逐项确认。

文伊在短行程方案中，会根据客户提供的线缆、气管、接头和设备空间数据，进行图纸化设计，降低现场安装不确定性，提高设备装配效率和后期维护便利性。

六、带接头线缆为什么要单独考虑RO方案？

在部分设备中，客户会使用进口线缆、伺服线缆、视觉线缆、编码器线缆或其他成品线缆。这类线缆的接头往往不能剪除，或者剪除后会影响质保和性能。

此时，如果仍按普通线缆外径进行选型，就可能出现线缆本体能装入无尘拖链，但接头无法通过、无法固定或无法顺利安装的问题。

因此，文伊会根据接头尺寸和穿线需求，采用02-RO40、03-RO60、04-RO90等穿带接头方案进行设计。这类方案的重点不是单纯放大孔位，而是要兼顾接头通过、线缆弯曲、护套空间和现场安装顺序。

七、500mm短行程方案适合哪些设备？

500mm行程无尘拖链常见于小型直线模组、局部搬运机构、检测工位、视觉设备、3C电子自动化设备、半导体辅助机构、医疗包装设备和小行程洁净运动单元。

这类设备通常空间紧凑，行程不长，但线缆和气管数量并不少。尤其是带有传感器、视觉线缆、气管、信号线和电源线的设备，虽然运动距离短，但管线排布复杂度并不低。

八、文伊500mm行程无尘拖链方案的设计价值

文伊科技在无尘拖链方案设计中，不只提供单一型号，而是结合客户设备的实际工况，对行程、层数、孔位、气管、线缆、接头和安装空间进行综合判断。

500mm短行程方案看似简单，但如果涉及多层叠加、带接头线缆、气管支撑和紧凑空间安装，仍然需要完整图纸确认。通过前期图纸化设计，可以降低现场安装不确定性，提高设备装配效率和后期维护便利性。
