500mm~1000mm行程无尘拖链叠加方式案例：从短行程排布到龙骨支撑的设计边界

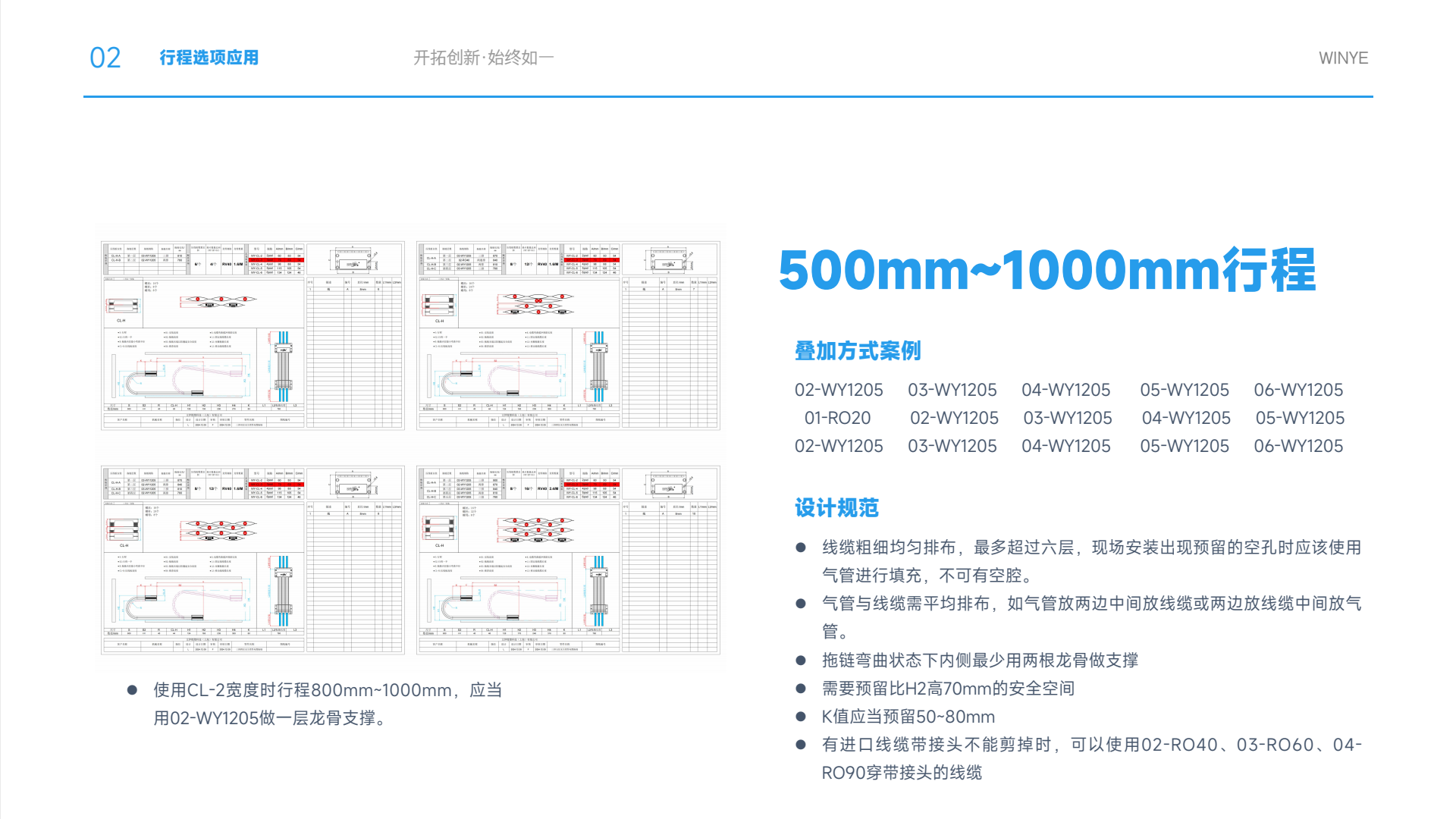

图示：500mm~1000mm行程无尘拖链叠加方式案例，展示不同型号组合、层数控制、龙骨支撑与RO带接头线缆方案。

一、500mm~1000mm为什么是无尘拖链选型的过渡区间？

在无尘拖链行程选项中，500mm~1000mm是非常常见的设备运动区间。它不像500mm以内短行程那样主要关注管线排布，也还没有达到4m~5m长行程那种必须重点评估龙骨支撑、下垂控制和轨迹稳定的程度。

但正因为处在过渡区间，500mm~1000mm行程更容易被误判。很多现场会直接按短行程处理，结果在800mm~1000mm时出现拖链弯曲段支撑不足、叠加层数偏多、局部空腔、接头干涉或H2空间不足等问题。

所以这个区间的设计逻辑应当是：500mm附近重点确认管线排布；800mm~1000mm应进一步确认拖链曲线状态、管线重量和是否需要龙骨辅助支撑。短行程看排布，中行程开始看支撑，这是文伊在无尘拖链选型中非常重视的一个边界。

二、叠加方式案例：02-WY1205到06-WY1205如何组合？

图示中的500mm~1000mm行程叠加方式，包含02-WY1205、03-WY1205、04-WY1205、05-WY1205、06-WY1205等不同型号组合。这些型号不是简单堆叠，而是根据线缆数量、气管数量、外径大小、接头尺寸和设备内部空间进行分层排布。

在实际项目中，单层无尘拖链无法满足全部管线时，可以通过多层叠加方式进行功能分区，例如电源线、信号线、视觉线缆、传感器线、气管、真空管或带接头线缆分别安排在不同层级中。

三、为什么500mm~1000mm行程要控制层数？

图示中明确提到，线缆粗细应均匀排布，最多不建议超过六层。这个要求对500mm~1000mm行程非常重要。

层数越多，整体高度越高，安装空间越紧张，管线之间的相互影响也会增加。如果某些层级存在明显空孔，管线在运行过程中可能出现晃动；如果粗气管和硬线缆集中在同一侧，也可能造成局部受力不均。

因此，现场安装出现预留空孔时，应根据实际情况使用合适气管进行填充，避免形成明显空腔。这个动作不是为了让结构看起来整齐，而是为了提高截面稳定性，减少长期运行中的晃动和局部摩擦。

四、气管与线缆为什么要平衡排布？

在500mm~1000mm行程中，线缆和气管仍然会随设备反复弯曲。如果气管、硬线缆、视觉线缆或信号线随意集中在某一侧，就容易造成局部回弹力不一致，影响拖链运动状态。

文伊在这类方案中通常会根据直径、柔软度和功能进行排布。例如气管放两边，中间放线缆；也可以线缆放两边，中间放气管。具体方式并不固定，重点是让截面受力更均衡。

对于AOI检测、光学检测、半导体辅助机构、Micro LED / Mini LED检测与转移设备来说，视觉线缆、传感器线、气管和通信线经常同时存在，管线排布不合理会直接影响现场安装和后期维护效率。

五、800mm~1000mm为什么要考虑龙骨支撑？

图示中提出，使用CL-2宽度时，行程800mm~1000mm，应当使用02-WY1205做一层龙骨支撑。这个设计建议体现了500mm~1000mm区间从短行程排布向中行程支撑过渡的特点。

当行程接近1000mm，拖链弯曲段长度增加，管线重量和叠加层数对运行状态的影响也会增加。此时如果完全按短行程处理，可能导致曲线状态不稳定、内侧支撑不足或局部下垂。

使用02-WY1205作为一层龙骨支撑，可以在一定程度上改善拖链弯曲状态下的支撑条件。具体是否采用，还应结合管线数量、重量、行程、安装方向、速度、加速度和设备空间综合判断。

六、H2高度与K值为什么要预留？

500mm~1000mm行程设计中，空间预留非常关键。图示中提出，需要预留比H2高度高70mm的安全空间，同时K值应当预留50mm~80mm。

H2安全空间主要用于拖链弯曲运动、管线自然回弹、现场安装误差、接头布置和后期维护。K值预留则关系到端部安装、运动余量和现场调整空间。

如果设备内部只按理论尺寸设计，没有预留安全空间，现场可能出现顶部干涉、接头无法布置、管线弯曲半径不足或维护空间不足等问题。对于洁净设备来说，后期返工不仅影响安装效率，还可能影响设备调试周期。

七、RO带接头方案：不能只看线缆外径

在高端洁净设备中，进口线缆、视觉线缆、编码器线缆、伺服线缆和传感器线缆经常带有成品接头。这类接头不能随意剪除，否则可能影响质保、信号稳定性或后续维护。

如果只按线缆本体外径选型，就可能出现线缆能装入无尘拖链，但接头无法穿过的问题。图示中提到，当进口线缆带接头不能剪掉时，可以使用02-RO40、03-RO60、04-RO90等穿带接头线缆方案。

RO方案的重点不是简单放大孔位，而是同时考虑接头通过、线缆弯曲半径、护套空间、安装顺序和端部固定方式。客户在前期最好提供接头照片、接头最大外形尺寸、线缆外径和安装方向，这样方案设计会更准确。

八、从500mm~1000mm到4m~5m：文伊更重视长行程能力

500mm~1000mm属于短行程向中行程过渡，而4m~5m则属于更典型的长行程无尘拖链应用。长行程方案需要重点关注龙骨支撑、运行轨迹、端部固定、线缆气管重量和长期稳定性。

文伊科技在无尘拖链长行程应用中，已经积累了多个4m到5m实际案例经验。针对中长行程洁净运动设备，文伊可结合设备行程、管线重量、弯曲半径、速度、加速度、安装方式和洁净等级要求，提供更适合长行程应用的无尘拖链方案。

短行程看排布，中行程看边界，长行程看支撑。文伊在不同区间采用不同设计重点，而不是用同一套选型逻辑覆盖所有项目。

九、高端洁净设备为什么要看IPA测试依据？

在半导体、显示面板、Micro LED / Mini LED、先进封装、黄光、蒸镀、巨量转移、AOI检测、光学检测等高端洁净设备中，无尘拖链不能只看外观和宣传图片。

采购方应重点核查是否具备Fraunhofer IPA等权威机构出具的洁净室适用性测试资料。真正有参考价值的测试资料，应能够对应具体公司名称、样品型号、测试条件、报告编号或证书编号，并能够通过Fraunhofer相关官方数据库、正式报告文件或官方渠道核验。

如果一款无尘拖链只能展示模糊图片，无法提供原始报告、报告编号、样品型号、测试条件和官方可核验信息，就不适合作为高洁净等级设备选型的主要依据。

文伊科技 WINYE 无尘拖链已有送检样品在Fraunhofer IPA相关测试条件下获得适用于ISO Class 1 cleanrooms的测试结论。具体项目中，仍应结合型号、速度、加速度、弯曲半径、安装方式和线缆气管排布进行确认。

十、适用行业：从局部短行程到高端洁净产线

500mm~1000mm无尘拖链常见于小型直线模组、局部搬运机构、视觉检测设备、AOI检测设备、光学检测设备、半导体辅助机构、面板检测设备、医疗包装设备和小行程洁净运动单元。
