一、1000mm~1500mm为什么是无尘拖链选型的关键区间？

在无尘拖链选型中，1000mm~1500mm是一个典型的过渡区间。它已经不同于500mm左右的短行程，也还没有完全进入4m~5m长行程应用，但它对支撑结构、叠加层数和安装空间的要求已经明显提高。

如果仍然只按“短行程不用龙骨”的思路处理，现场可能出现弯曲状态不稳定、内侧支撑不足、局部下垂、接头布置困难、H2空间不够、K值预留不足等问题。对于半导体、显示面板、AOI检测、光学检测、黄光、蒸镀、巨量转移等高洁净设备，这些细节会直接影响设备安装效率与长期运行稳定性。

二、03-WY1205到06-WY1205，不是简单堆叠

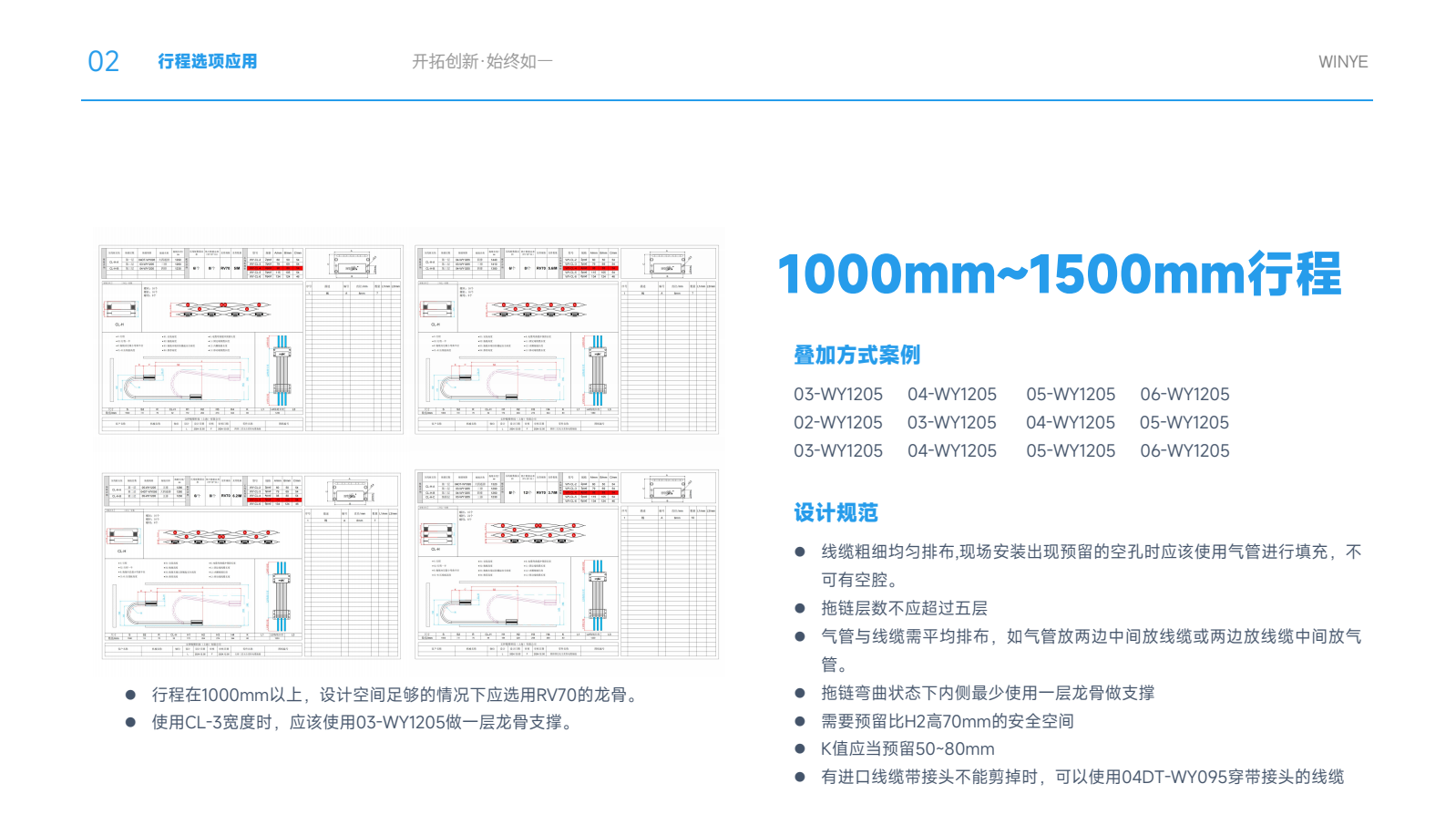

图示中的1000mm~1500mm行程方案，包含03-WY1205、04-WY1205、05-WY1205、06-WY1205等不同型号组合。实际设计时，这些型号不是随意叠加，而是根据线缆数量、气管数量、外径大小、接头尺寸、设备内部空间和维护方式进行组合。

在高端洁净设备中，拖链内部常见管线包括电源线、信号线、视觉线缆、编码器线缆、传感器线、气管、真空管、通信线和带接头成品线缆。通过分层叠加设计，可以让不同类型管线获得更清晰的运动空间，减少长期挤压、偏摆和维护困难。

三、层数控制：五层优先，六层需专项复核

1000mm~1500mm行程下，叠加层数不能无限增加。图示中提出拖链层数不应超过五层，这个原则适合大多数中行程到中长行程应用。若项目空间足够、维护窗口充足、管线总重可控，并且龙骨支撑与运行轨迹复核通过，可在专项评估后审慎采用六层方案。

层数越多，整体高度越高，H2空间要求越高，端部固定、安装维护和运行稳定性都会变得更复杂。无尘拖链不是把管线全部塞进去就结束，而是要让每一层都有明确功能，让线缆和气管在长期往复运动中保持相对稳定。

四、RV70龙骨与03-WY1205支撑层怎么理解？

图示中明确指出：行程在1000mm以上，设计空间足够时，应选用RV70龙骨。使用CL-3宽度时，应使用03-WY1205做一层龙骨支撑。

这个设计建议的核心，是改善拖链弯曲状态下的内侧支撑，降低局部下垂和运行轨迹不稳定风险。当行程接近1500mm，管线数量较多、叠加层数较高或设备速度较快时，龙骨支撑的价值会进一步体现。

如果项目因空间限制采用CL-2宽度，也建议按同样的工程逻辑复核支撑层、速度、加速度、总重和弯曲半径，具体型号以项目图纸和现场空间为准。

五、H2高度与K值预留不能省

1000mm~1500mm行程设计中，H2高度建议额外预留70mm安全空间，K值建议预留50mm~80mm。H2空间主要用于拖链弯曲回弹、管线自然释放、接头布置、安装误差和后期维护；K值则关系到端部安装、运动余量和现场调整空间。

很多现场返工不是因为产品不能用，而是前期空间预留不足。尤其在多层叠加方案中，如果H2和K值没有提前确认，可能出现顶部干涉、弯曲半径不足、接头安装困难和维护空间不够等问题。

六、带接头线缆：RO方案与04DT-WY095方案

高端洁净设备中经常使用进口线缆、视觉线缆、伺服线缆、编码器线缆和传感器线缆。这类线缆的接头通常不能随意剪除。如果只按线缆本体外径选型，就可能出现线缆能放进拖链，但接头无法通过的问题。

常规带接头线缆可根据接头尺寸采用RO40、RO60、RO90等方案。图示中还提到，当进口线缆带接头不能剪掉时，可以使用04DT-WY095穿带接头线缆方案。无论采用RO方案还是DT方案，都应在前期确认接头最大外形、安装方向、最小弯曲半径和端部固定方式。

七、高端洁净设备为什么更重视无尘拖链？

在半导体、显示面板、Micro LED / Mini LED、先进封装、AOI检测、光学检测等高端洁净设备中，无尘拖链不仅承担线缆气管保护作用，还关系到低颗粒释放、防静电、运行轨迹稳定、长期耐久和维护便利。

文伊科技 WINYE 无尘拖链已在BOE京东方、TCL华星光电等行业龙头终端客户设备系统中使用，并服务于多家半导体、显示面板、Micro LED / Mini LED、先进封装、AOI检测、光学检测和高端洁净自动化客户项目。

围绕黄光、蒸镀、巨量转移、晶圆搬运、面板检测、洁净搬运、洁净室机器人管线保护和长行程运动机构等场景，文伊无尘拖链积累了实际项目经验，可根据客户设备工况提供短行程叠加方案、中长行程龙骨支撑方案及4m~5m长行程无尘拖链方案。

八、Fraunhofer IPA官方可核验资料为什么重要？

无尘拖链用于高洁净设备，不能只看宣传图片。如果产品宣称适用于高洁净室、低颗粒释放或ISO Class 1相关应用，采购和工程师更应该关注测试资料是否真实、完整、可追溯。

Fraunhofer IPA是洁净室适用性测试领域中具有代表性的德国权威机构之一。选型时建议核查是否有Fraunhofer IPA等权威机构测试资料，是否对应具体公司名称、产品型号、报告编号、证书编号和测试条件，是否能通过官方数据库、正式报告文件或官方渠道核验。

文伊科技 WINYE 无尘拖链已有送检样品在Fraunhofer IPA相关测试条件下获得适用于ISO Class 1 cleanrooms的测试结论。具体项目中，仍应结合产品型号、速度、加速度、弯曲半径、安装方式和线缆气管排布进行确认。

九、从1000mm~1500mm到4m~5m，文伊适合做长行程

1000mm~1500mm行程已经开始体现中长行程设计逻辑，而4m~5m长行程无尘拖链对龙骨支撑、下垂控制、运行轨迹、端部受力、线缆气管重量和长期稳定性提出更高要求。

文伊科技在无尘拖链长行程应用中，已经积累多个4m到5m实际案例经验。针对中长行程洁净运动设备，文伊可结合设备行程、管线重量、弯曲半径、速度、加速度、安装方式和洁净等级要求，提供更适合长行程应用的无尘拖链方案。
