2000～2500mm长行程无尘拖链怎么设计？

01图示方案解决的不是“加长”，而是结构稳定

在半导体洁净自动化、显示面板搬运、AOI与光学检测、先进封装、黄光及蒸镀周边设备中，直线模组行程进入2000～2500mm后，线缆保护系统面对的问题不再只是能否跟随设备往复运动。如果继续沿用短行程结构，常见风险包括弯曲段下垂、左右偏摆、护套相对滑移、线缆受力不均，以及与周边钣金或机构发生干涉。

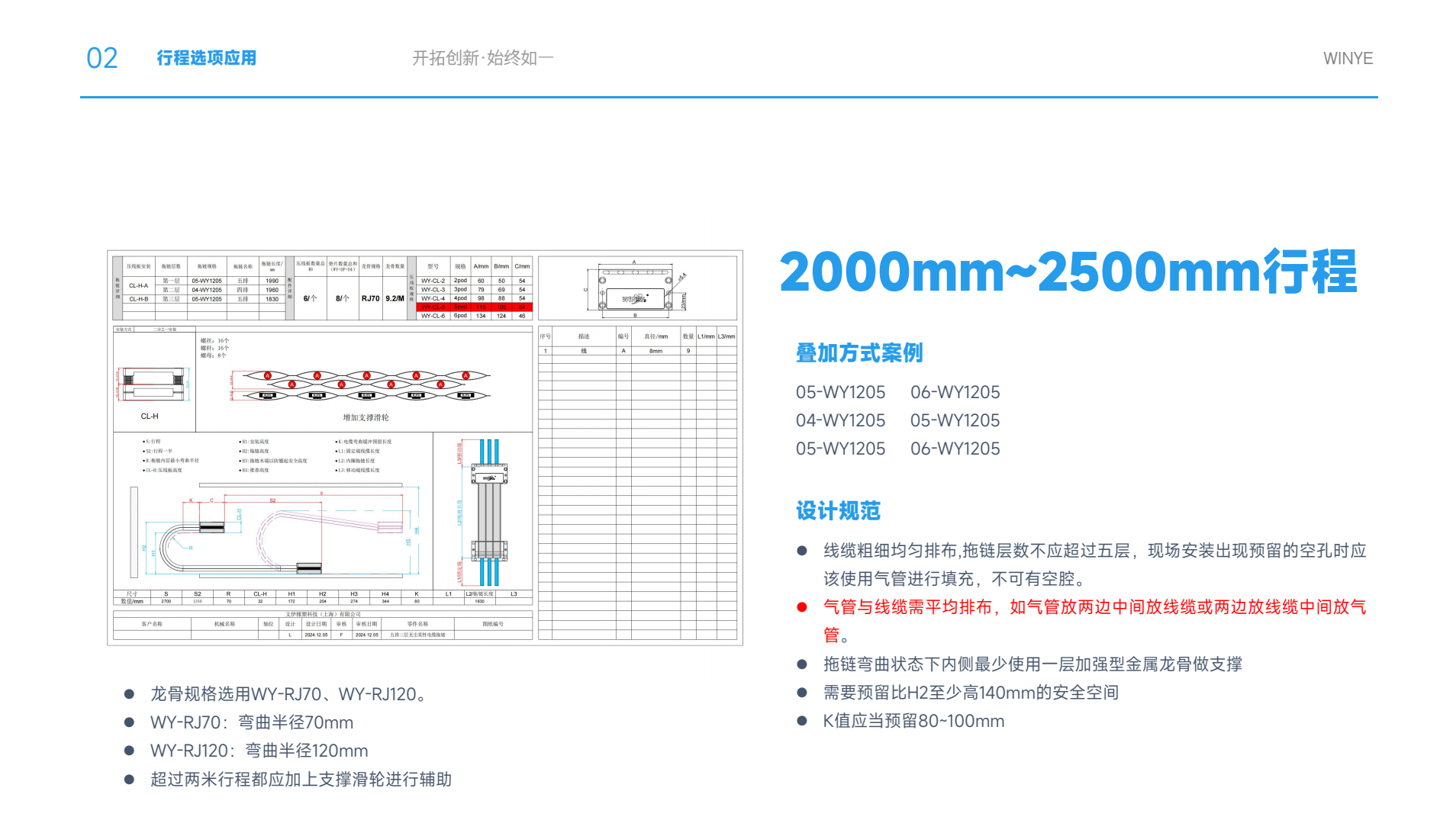

本图为文伊科技WINYE 2000～2500mm行程无尘拖链的三层错位叠加案例：

错位叠加可避免各层护套边界和支撑位置完全重合，为线缆气管分区、龙骨支撑、压线板固定及层间运动留出合理位置。但错位本身不能自动保证稳定，仍须与负载分配、支撑滑轮和空间校核共同设计。

02为什么2米以上要重新评估龙骨和支撑滑轮

按照文伊现行内部设计规范，500～2000mm行程通常需要配置相应龙骨；进入2000～4000mm长行程后，应重点评估加强型龙骨和辅助支撑结构。本图所示区间采用以下设计参考：

弯曲半径不能只按拖链结构选择，还必须核对内部线缆和气管的最小动态弯曲半径。若龙骨半径小于线缆允许值，即使拖链外观可以回转，线芯、屏蔽层、气管壁或接头根部仍可能承受过大的周期应力。

支撑滑轮也不是简单“托住拖链”。它需要在合适位置分担自重、控制回转轨迹，并减少护套与底部支撑面的高摩擦接触。数量和位置应结合总负载、速度、加速度、轨道长度、固定端与移动端高度、启停频率及维护空间确定。

03H2和K值必须在设备结构冻结前锁定

图示规范要求，该类方案在计算出的H2之外，应向上至少预留140mm安全空间；K值参考预留80～100mm。它们不是后期安装时“挤一挤”就能解决的尺寸，而是设备钣金、线槽和运动空间设计的前置输入。

K值对应弯曲区与直线段之间的过渡预留，并参与拖链长度与运动空间计算。K值过小会压缩换向过渡空间，可能增加护套挤压或相对滑移；盲目放大又会占用设备空间并增加拖链长度。因此，80～100mm只是本行程区间的内部参考，仍需以正式二维图纸和3D干涉检查为准。

04线缆与气管排布，直接影响偏摆和颗粒风险

长行程无尘拖链的稳定性，很大程度上取决于内部管线是否形成均衡负载。图示规范建议：

1. 线缆按外径、刚度和重量均匀分配，拖链总层数参考不超过五层。

2. 气管与线缆平均分布，可采用气管在两侧、线缆在中间，或线缆在两侧、气管在中间。

3. 预留孔位不宜形成空腔，应使用与方案匹配的气管或填充结构保持支撑连续。

4. 线缆不得在护套内部缠绕、交叉或被强行挤压，接头根部应避免反复受力。

5. 优先评估适合动态运动的高柔线缆，并在试运行中检查护套贴合与层间轨迹。

无尘拖链运行中的颗粒并不只来自材料本身。机构干涉、固定端偏位、左右负载不均、护套贴合异常、普通刚性线缆产生的反作用力、底部钣金毛刺和防磨贴缺失，都可能形成摩擦与磨损源。长行程设计必须把管线排布、轨道表面和动态颗粒风险放在同一套方案中评估。

052000～2500mm方案常见于哪些洁净设备

该行程区间常见于洁净室内的长滑台、搬运轴、检测模组和工艺设备辅助运动机构，例如：

这些场景并不意味着必须采用同一种颜色、材料配方或性能组合。黑色低反光护套更适合需要降低光源、相机或传感器反射干扰的局部环境，但并非所有半导体设备都需要黑色；防静电和阻燃性能也应根据具体型号、送检样品及项目技术协议确认。

06洁净性能不能只看一张证书图片

洁净设备采购无尘拖链时，应核对检测机构、送检公司、样品名称和型号、测试速度与加速度、弯曲半径、行程、报告编号或证书编号，并通过机构官网或官方渠道核验。

同样，ISO 8净化车间环境检测反映的是生产环境状态，ISO 9001:2015反映的是质量管理体系覆盖范围，两者均不能替代具体产品的颗粒释放测试。

07从2.5m到4～5m，不能直接复制同一套结构

文伊科技自2017年起持续开展无尘电缆拖链结构研发和产品化，逐步形成白色、黑色低反光、防静电、阻燃、可打开式、通孔式及长行程支撑等产品方向。文伊无尘拖链已在BOE京东方、TCL华星光电等终端客户设备系统中使用。

在长行程项目方面，文伊已有4～5m无尘拖链实际案例经验。但行程增加不等于把2～2.5m方案等比例拉长。进入4～5m后，通常需要重新评估总层数、龙骨半径、整层支撑结构、支撑滑轮数量与位置、轨道直线度、加减速冲击、线缆自重以及长期维护方式，并通过样机或模拟轨道试运行验证。
